Котел типа КВ-ГМ-30-150

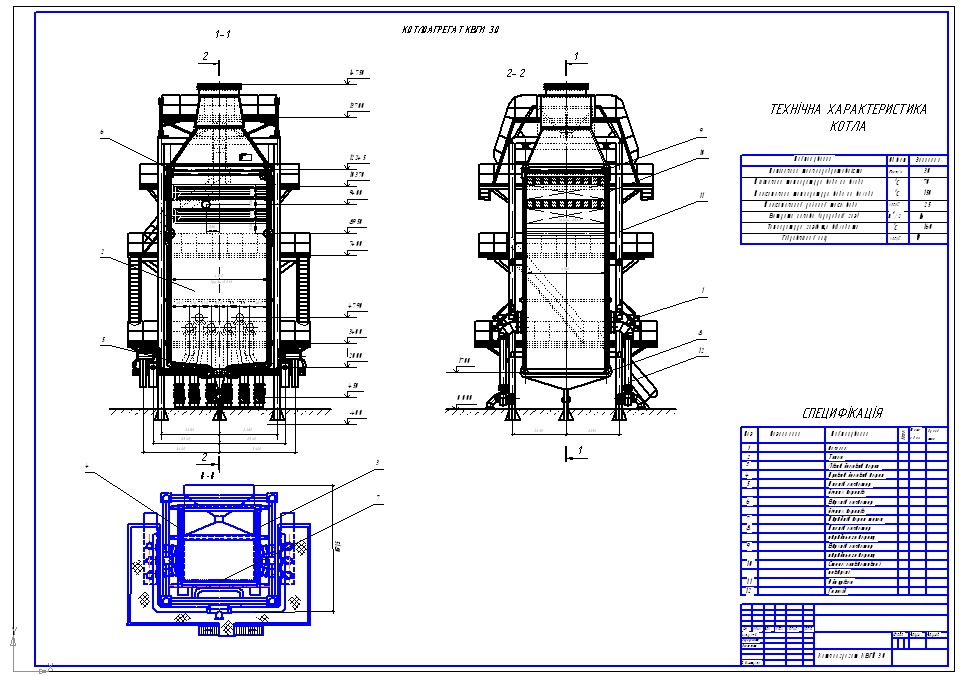

Чертеж котла КВ ГМ-30-150, предназначеного для зжигания жидкого и газообразного топлива на промышленной котельной и ТЕЦ.

Номінальна теплопродуктивність Гкал/г 30
Мінімальна температура води на вході 70
Максимальна температура води на виході 150
Максимальний робочий тиск води 25 кгс/м2
Витрати палива (природній газ) 3680
Температура газів що відходять 160
Гідравлічний опір 19000 кгс/м2

Состав: Общий вид, профильный разрез, фронтальный разрез, спецификация. Язык документа

Софт: Компас v13
