кожухотрубный тепломассообменный аппарат

кожухотрубный тепломассообменный аппарат длиной 5,5 м; диаметром кожуха 0,7 м; поверхностью нагрева подогревателя 186,637 м2; при теплоте воспринимаемой водой равной 11895,9 кВт/с; с расходом нагреваемого теплоносителя 57 кг/с и греющего 64,626 кг/с, толщина стенки кожуха (7 мм), толщина эллиптического днища (4 мм) и толщина трубной решетки (20 мм), число трубок в трубной решетке (721 штук), температура греющей водына входе 120, на выходе 75, для нагреваемой воды на входе 15, на выходе 65, давление греющего (вода) и нагреваемого (вода) теплоносителей 0,5 МПа.

Состав: Пояснительная записка, Спецификация, Сборочный чертеж(СБ),Технологическая схема Язык документа

Софт: Компас v12

Каталог / Инженерные системы / кожухотрубный тепломассообменный аппарат

Просмотр файлов
Схема управления.cdw

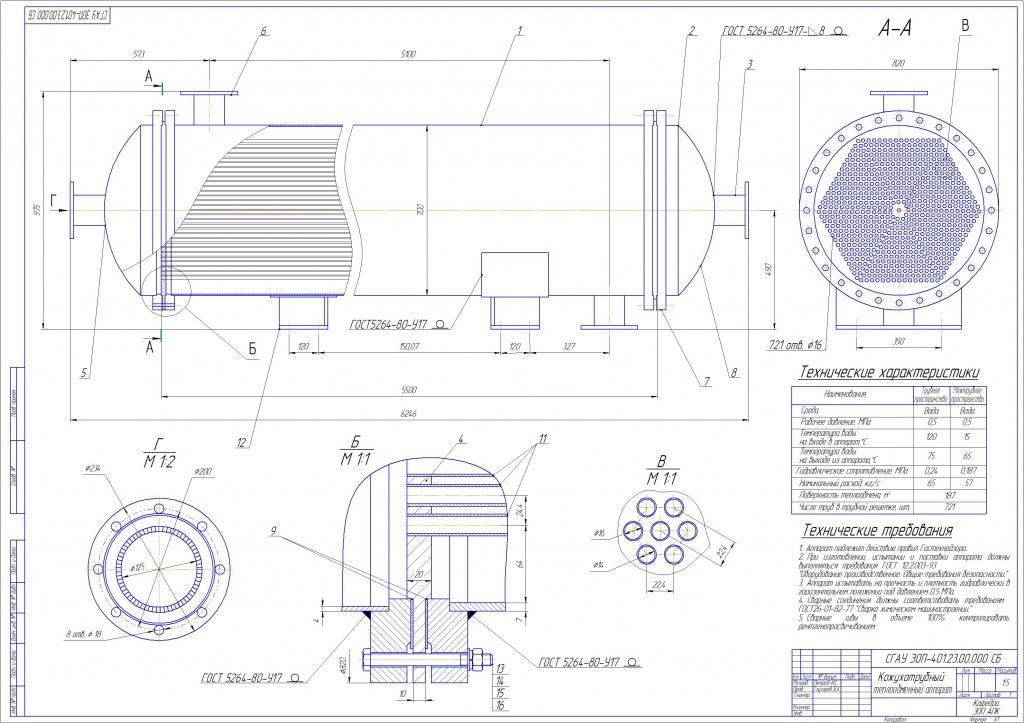

Чертеж 3,2.cdw
23.doc
Задание.docx
Spetsifikatsiafyf.bak.spw
