Технология выполнения слаботочного стояка.

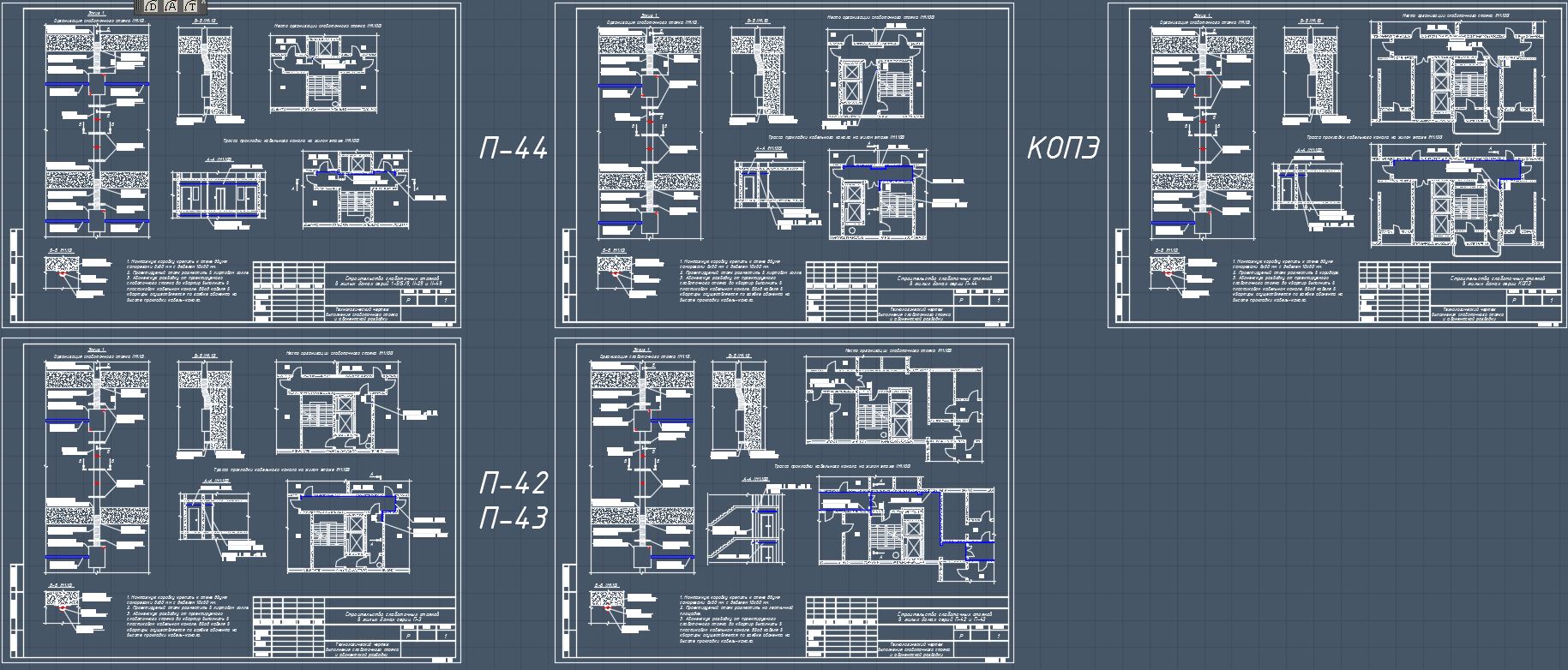

В данном альбоме придставлены технологические чертежи выполнения слаботочных стояков и абонентской разводки в жилых домах следующих серий: 510, 511, 515/5, 1605, II-18, II-32, 1-515/9, II-29, II-49, II-57, II-68, П-3, П-30, П-42, П-43, П-44, П-46, П-55, И209А, И491А, И522А, КОПЭ, "Вулыха", "Тишинская", "Смирновская".
Слаботочный стояк выполняется из негорючих материалов - трубы ПНД и гофрированной трубы ПНД диаметром 50 мм. На каждом этаже жилого дома предусматривается установка негорючей пластиковой монтажной коробки размером 200х155х80(h) мм, от которой к квартирам прокладываются пластиковые кабельные каналы. Монтаж кабельных каналов предусматривается после поступления заявок абонентов сети на услуги передачи данных. Крепление труб, коробок и кабельных каналов к стенам зданий выполняется саморезами с пластмассовыми дюбелями.
Для реализации слаботочного стояка планируется бурение алмазным инструментом отверстий диаметром 52 мм в межэтажный перекрытиях в местах, указанных на чертежах для конкретных серий домов.
При стоительстве слаботочных стояков допускается в малоэтажных жилых домах применять трубы ПНД и гофрированные трубы диаметром 40 мм, при этом выполняется бурение отверстий диаметром 42 мм. Возможно применение пластиковых монтажных коробок размерами 180х150х100(h) мм.
При креплении труб слаботочного стояка вместо полосы KVA возможно применение металлических скоб.
При строительстве стояков могут быть применены электросварные или водогазопроводные трубы диаметром 48 мм и металлические протяжные коробки размером 200х200х100(h) мм. Чертеж для выполнения данного стояка приведен в данном альбоме.
