Отопление и вентиляция в жилом 5-ти этажном здании в г. Новосибирск

Воткинский филиал федерального государственного бюджетного
образовательного учреждения высшего профессионального образования
«Ижевский государственный технический университет имени М.Т. Калашникова»
(ВФ ФГБОУ ВПО «ИжГТУ имени М.Т. Калашникова»)

1. Введение
2. Исходные данные для проектирования
3. Теплотехнический расчет наружных ограждающих конструкций
3.1. Расчет наружной стены
3.2. Теплотехнический расчет световых проемов
3.3. Теплотехнический расчет наружных дверей
3.4. Теплотехнический расчет перекрытия подвала
3.5. Теплотехнический расчет чердачного перекрытия
4. Выбор и конструктивное решение системы отопления
5. Расчет количества секций нагревательных приборов
6. Выбор и конструктивное решение системы естественной вентиляции
7. Аэродинамический расчет
8. Энергосберегающие технологии
9. Заключение
Список используемой литературы

Исходные данные для проектирования
Спроектировать систему водяного отопления однотрубную с принудительным побуждением с верхней разводкой со смещенными замыкающими участками односторонним присоединением приборов и вентиляции для жилого 5-ти этажного здания в г. Новосибирск.
Условия эксплуатации:
Ограждающие конструкции эксплуатируются в сухой зоне влажности Б, влажностный режим помещения – нормальный.
n=1 (для наружных стен и покрытий)
tв – расчетная температура внутреннего воздуха, принимаемая согласно нормам проектирования соответствующих зданий и сооружений; tв = 20℃
tн – расчетная температура наружного воздуха, равная средней температуре наиболее холодной пятидневки с обеспеченностью 0,92
tн = tхп0,92 = -44℃ (табл. 3.1, [8])
∆tн – нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности наружного ограждения; для жилых зданий табл.5, [9]:
1. Для наружных стен ∆tн = 4℃
2. Для покрытых и чердачных перекрытий ∆tн = 3℃
3. Для перекрытий над проездами, подвалами и подпольями ∆tн = 2℃
αв – коэффициент теплоотдачи к внутренней поверхности ограждающих конструкций принимается по [9, табл.4], для стен, полов, и гладких потолков αв равен 8,7 Вт/(м2*℃).
tоп – средняя температура отопительного периода в заданном районе строительства; tоп = -8,7℃ (Табл.3.1, [8])
zоп – продолжительность в сутках отопительного периода; zоп = 230 суток (Табл.3.1, [8])
αн – коэффициент теплообмена на наружной поверхности αн = 23 Вт/(м2*℃) (Табл. 6 [9])

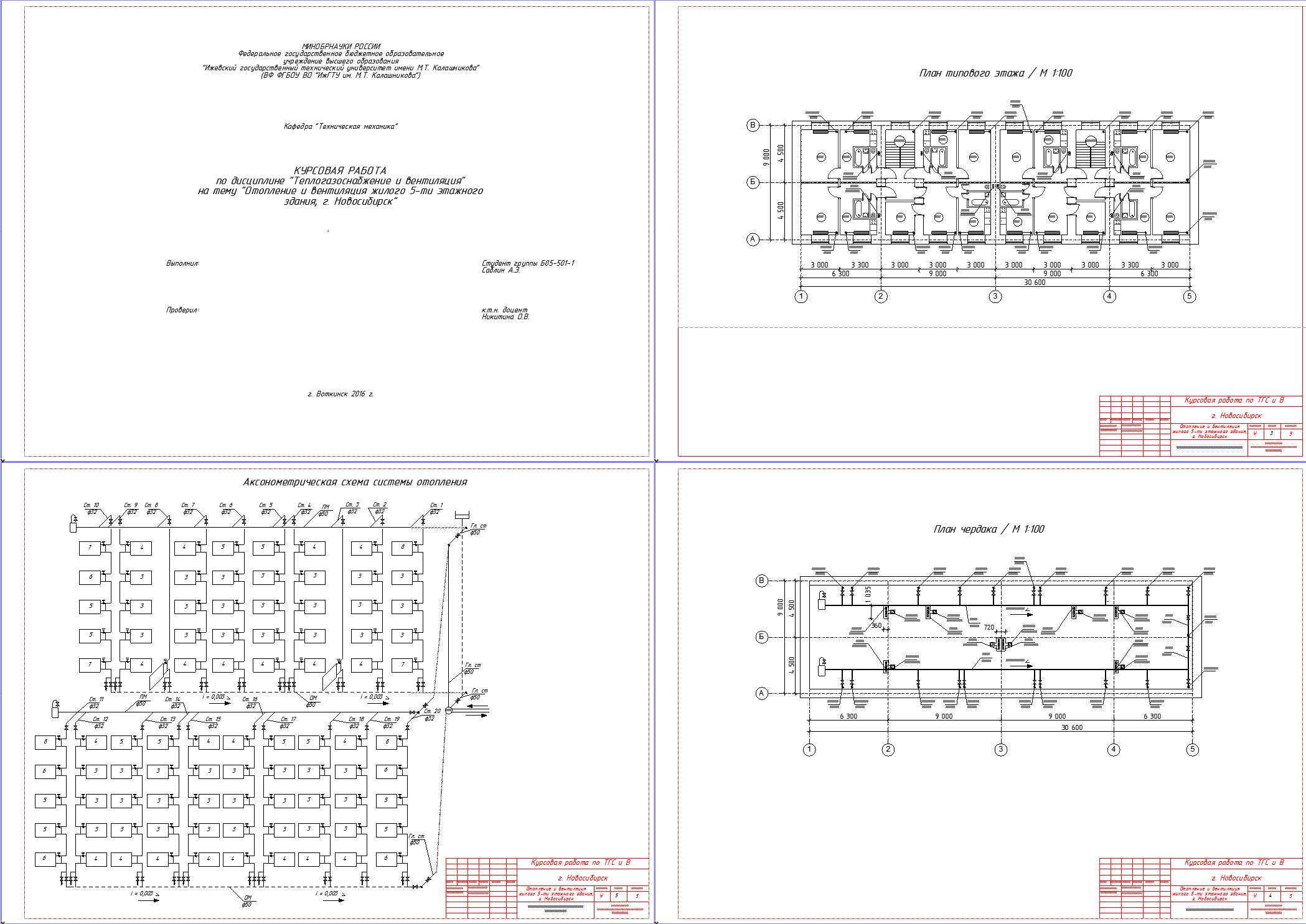

Состав: План типового этажа, план чердака, аксонометрическая схема системы отопления, ПЗ

Софт: ArchiCAD 20

Файлы:
Курсовой ТГС/
Курсовой ТГС/TGS.xls
Курсовой ТГС/тгс.frw
Курсовой ТГС/Вставленное изображение #1 D9737E42.jpg
Курсовой ТГС/тгс проект.pln
Курсовой ТГС/Курсач ТГС.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Sablin108
Дата: 2016-12-08
Просмотры: 955
Язык: Русский Язык документа
