Паровой котёл ДЕ-10-14 ГМ

Паровой котёл ДЕ-10-14 ГМ газомазутный вертикально-водотрубный с естественной циркуляцией типа Е (ДЕ) производительностью - 10 тон насыщенного пара (194 °С) в час, используемого на технологические нужды промышленных предприятий, в системах отоп­ления, вентиляции и горячего водоснабжения. Топочная камера котла ДЕ в види латинской "D" образованна экранными трубами, размещается с права от конвективного пучка, оборудован­ного вертикальными трубами, развальцо­ванными в верхнем и нижнем барабанах. Основными составными частями котла ДЕ-10-14ГМ являются верхний и нижний барабаны, трубная система котла ДЕ состоит из конвективного пучка, заднего фронтового и бокового экрана, образующие топочную камеру котла ДЕ-10-14 ГМ.
У котла ДЕ-10-14 ГМ диаметр верхнего и нижнего барабана - 1000 мм, расстояние между барабанами соответственно - 2750 мм (максимально возможное по усло­виям транспортировки блока по железной дороге). Для доступа внутрь барабанов в переднем и заднем днищах каждого из них имеются лазы с затворами (крышка лаза). Изготовляются барабаны для котла ДЕ-10-14 ГМ рабочим давлением 1,4 МПа (абс) из стали 16ГС или 09Г2С и имеют толщину стенки соответственно 13 мм.
У парового котла ДЕ 10-14 ГМ производительностью - 10 т/ч, схема испарения одноступенчатая.
Пароперегреватель котлов производи­тельностью 6,5 и 10 т/ч выполнен змеевиковым из рядных труб. На котлах производитель­ностью 16 и 25 т/ч пароперегреватель - вертикальный, дренируемый из двух рядов труб.
Поставляются котёл ДЕ-10-14 ГМ как блоком так и россыпью, в комплектацию поставкивходит; верхний и нижний барабаны с внутрибарабанными устройствами, трубную систему экранов и конвективного пучка (в случае необходимости - пароперегрева­тель - по запросу), опорную раму, изоляцию и обшивку.
В качестве хвостовых поверхностей на­грева котлов применяются стальные БВЭС или чугунные ЭБ экономайзеры.
Паровой котёл ДЕ-10-14 ГМ оборудованы системами очистки поверхностей нагрева с применением ГУВ (генератор ударных волн).
Неподвижными опорами котлов являют­ся передние опоры нижнего барабана. Средняя и задние опоры нижнего барабана подвижные и имеют овальные отверстия для болтов, которыми крепятся к опорной раме на период транспортировки.
Котел ДЕ-10-14 ГМ снабжен двумя пружинными предохранительными клапа­нами 17с28нж, один из которых является контроль­ным. На котлах без пароперегревателя оба клапана устанавливаются на верхнем бара­бане котла и любой из них может быть вы­бран как контрольный. На котлах с паропе­регревателем контрольным клапаном яв­ляется клапан выходного коллектора пере­гревателя.
Номинальная паропроизводительность и параметры пара (соответствующие ГОСТ 3619-82) обеспечиваются при температуре питательной воды 100°С при сжигании топлив: природного газа с удельной теплотой сгорания 29300-36000 кДж/кг (7000-8600 ккал/м3) и мазута марок М40 и М100 по ГОСТ 10588-75.

Техническая характеристика
1. Паровой котел предназначен для выработки насыщенного пара
2. Паропроизводительность, т/ч 10
3. Давление пара, МПа 1,1
4. Температура пара, с 184
5. Поверхность нагрева , м2 0,41
6. Температура питательной воды, с 100
7. Температура холодного воздуха с 24
8. Температура горячего воздуха, с 145
9. Температура уходящих газов, с 135
10. Непрерывная продувка, % 2,5
11. Топливо многосернистый мазут М 100
12. Расход топлива, кг/с 0.181
13. КПД брутта, % 92,21

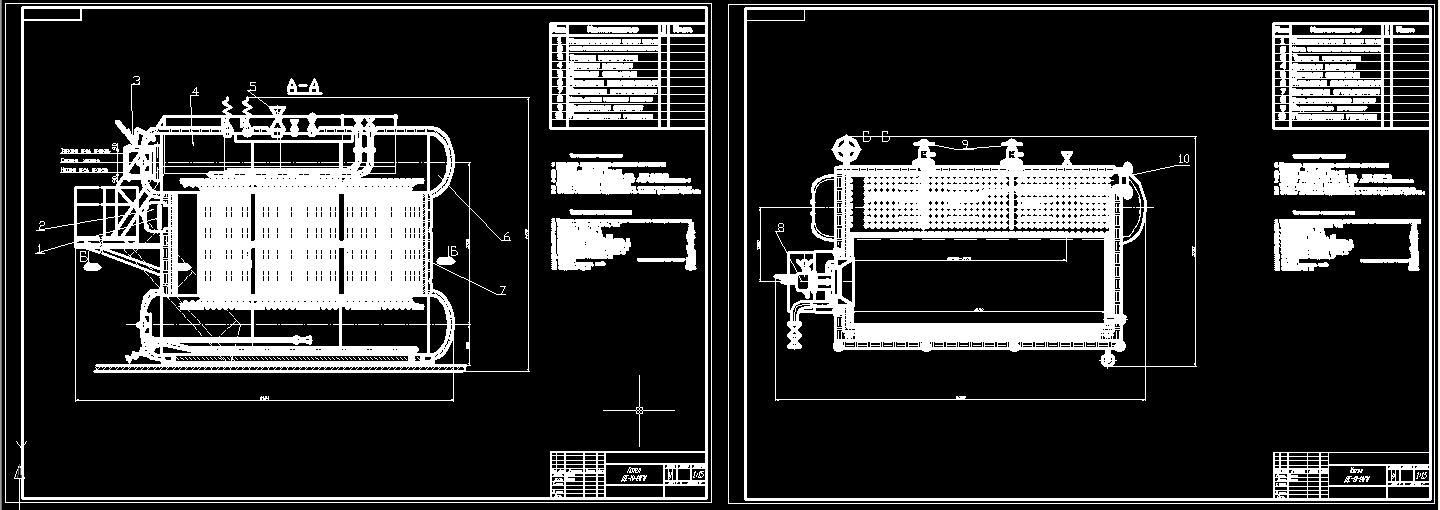

Состав: Разрез А-А, Б-Б Язык документа

Софт: AutoCAd

Каталог / Инженерные системы / Паровой котёл ДЕ-10-14 ГМ

Просмотр файлов
Котел ДЕ 10-14 .dwg
