Перепланировка административного корпуса (водоснабжение)

Перепланировка административного корпуса КТЦ-2. Схема водоснабжения административного здания. Схема отведения сточных вод. Готовый полный проект, раздел ВК. Узлы присоединения, разветвления, прохода через стену, конфигурация компенсатора.

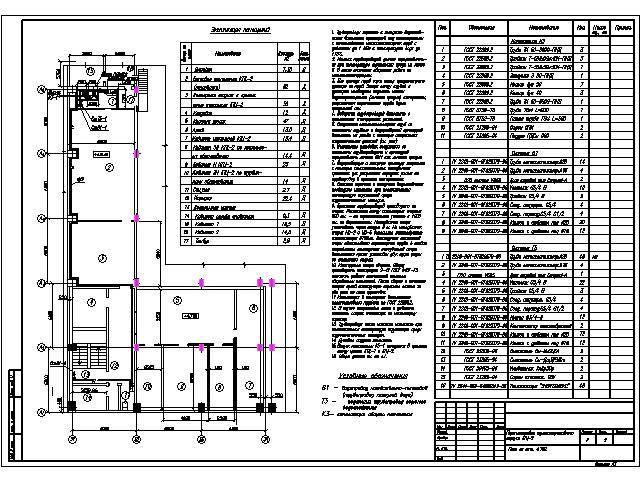

Состав: План на отм. 4.700. Схема аксонометрическая В1, Т3, К3. Виды опор. Узлы. Установка умываль- ника. Установка поддона. Язык документа

Софт: AutoCAD

Каталог / Инженерные системы / Перепланировка административного корпуса (водоснабжение)

Просмотр файлов
Водопровод канализация административного корпуса КТЦ-2.dwg
