Автоматическая пожарная сигнализация производственной базы

Строительный проект "Пожарная сигнализация и оповещение при пожаре в здании производственной базы, разработан
на основании и в соответствии с требованиями НПБ 15-2007, НПБ 57-2002, ТКП 45-2.02-190-2010 , СНБ 2.02.02-01, ПУЭ, ВСН 25-09.68-85. Производственная база 200 квадратных метров.
Для обнаружения и сообщения о пожаре в защищаемых помещениях применены пожарные извещатели :
- ИП 103-5 тепловые;
- ИП-212-5м дымовые
- ИПР-3СУ ручные.
В качестве приемно-контрольного прибора применен ПКП А6-04. Общая емкость 4 шлейфа. Приемно-контрольный прибор устанавливается в помещении кабинета мастера на высоте 1,7м от уровня чистого пола. Устройство доступа расположить на высоте 1,5м от уровня чистого пола. Питание прибора осуществляется от свободной контактной группы электрощита проводом ВВГнг 3х1,5. Резервное питание прибора и извещателей пожарной сигнализации осуществляется от аккумуляторной батареи 12 В 18 Ач. Зануление прибора выполняется путем металлического соединения его корпуса с нейтралью сети электроснабжения.

Состав: Раздел АПС + спецификации Язык документа

Софт: AutoCAD 2008

Каталог / Инженерные системы / Пожарные и охранные системы / Автоматическая пожарная сигнализация производственной базы

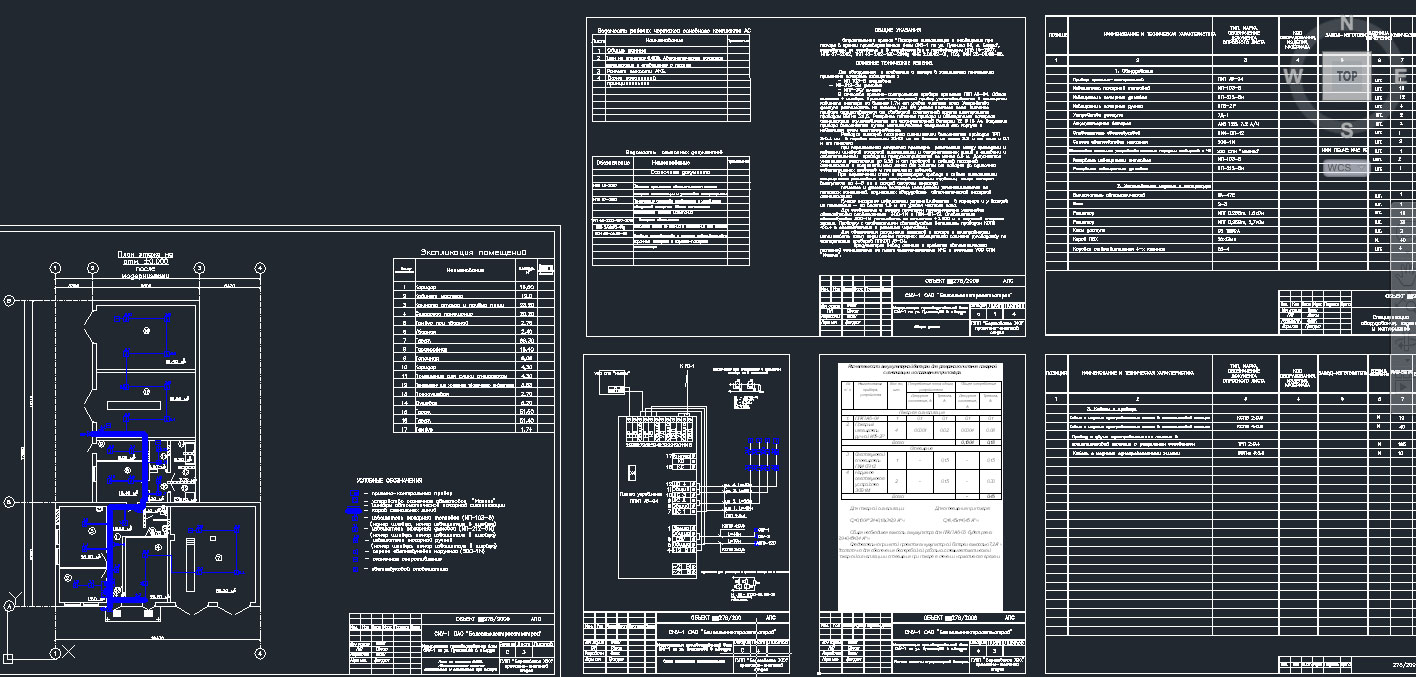

Просмотр файлов
АПС СМУ-1.dwg
