Насосная установка повышения давления пожаротушения Lowara 5SV18

Насосная установка предназначена для повышения давления систем водоснабжения и пожаротушения

Технические данные.
Рабочая среда: Питьевая вода, техническая, охлаждающая, для пожаротушения и второго назначения, химически инертная к материалам из которых изготовлена ​​станция, неразрушающего их механически. рабочее среда не должна содержать в себе грубых длмишок и волокнистых включений.
Количество насосов: 3 (в том числе один резервный)
Температура навкорлишнього средовища max40 С
Давление на входе max 1 МПа
Рама: с нержавичои стали толщиной 4мм.
Трубная обвязка: комплектная из нержавеющей трубы.
Насосы: серии 5SV18 F 030T QFD пидкючених параллельно, в количестве 3-х.
Арматура: каждый насос на входе и выходе оснащен шаровым краном и обратным клапаном на выходе
Укомплектована станция, собранная. готова к подключению, с 3-мя параллельно подключенными насосами фирмы LOWARA серии 5SV18 F 030T QFD. Вся сборка на общей монтажной раме с общей трубной обвязки и необходимыми комплектующими, центральным прибором управления, датчиками давления и кабельной разводкой.
Электрическое подключение При подключении насосной станции к электрическим сетям необходимо рассчитывать сечение кабелей и электрооборудования защиты с учетом возможности запуска всех насосов станции одновременно в тестовом / сервисном режиме.

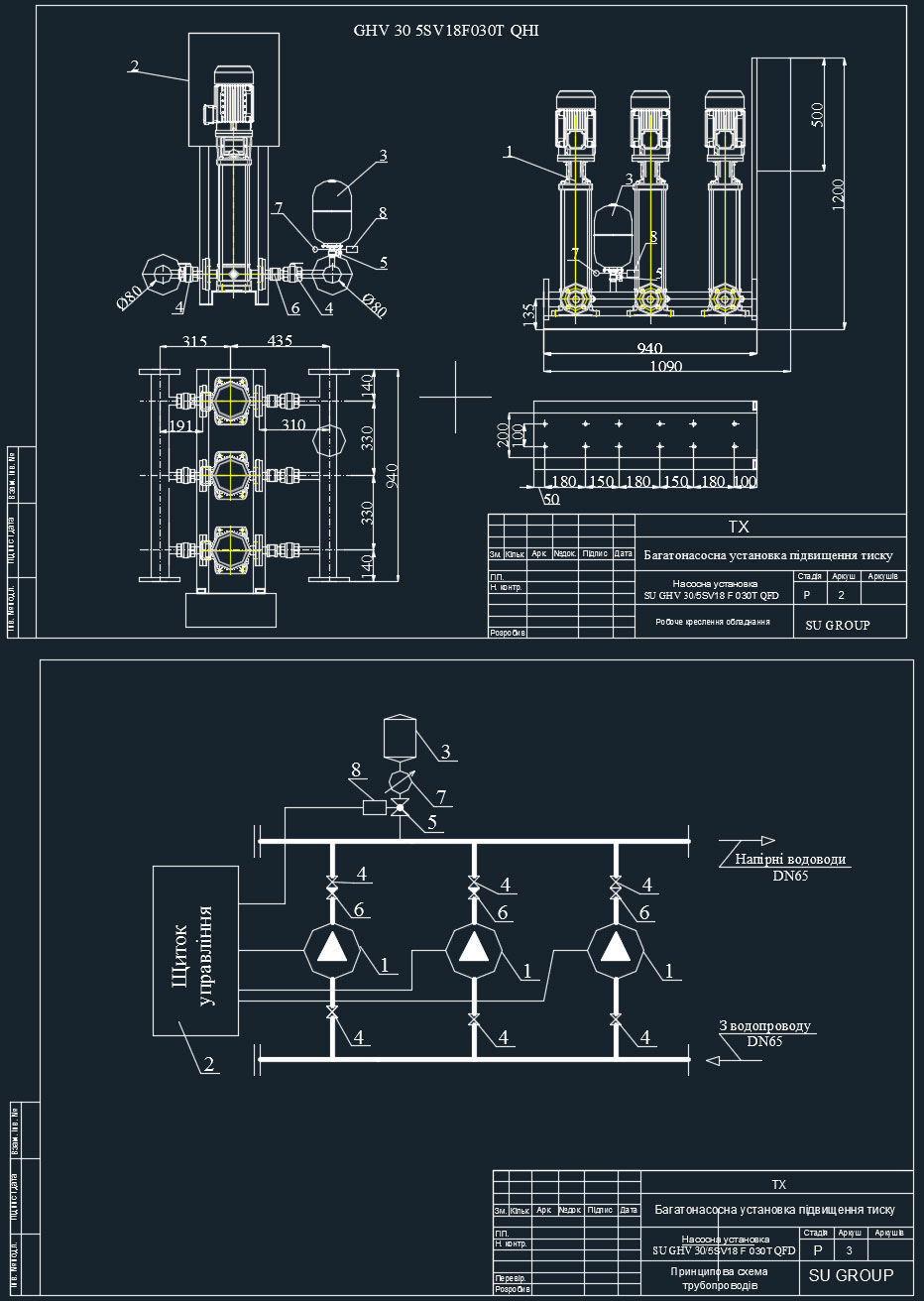

Состав: Общие данные, Рабочий чертеж оборудования, Принципиальная схема трубопроводов, Спецификация оборудования Язык документа

Софт: AutoCAD 2007

Файлы:
GHV30-1_5SV18F030TQFD.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: basskore123
Дата: 2017-12-21
Просмотры: 605
