Проект узла учета ХВС

Проект узла учета холодного водоснабжения промышленного предприятия со спецификацией. Потребление воды на производственные и хозяйственно-бытовые нужды.

Общие указания
1. Проект на установку водомерного узла разработан на основании:
- СП «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85*;
- ГОСТ Р50193.2-92 «Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Требования к установке»;
- «Методические указания по выбору, установке и эксплуатации приборов учета и регулирования расхода тепловой энергии, холодной и горячей воды» НКЦ ЖКХ 2003г.
- расчетных расходов (Приложение №1);
- результатов обследования объекта;
- паспорта и руководства по монтажу на прибор учета;
-технического задания ОАО «Ижнефтемаш» №ИНМ-03-32-03/37 от 01.02.2013.

2. Объект учета ХВС - помещения ООО ПК «Ижсинтез-ХимПром». Проектом предусматривается установка водомерного узла с точкой подключения в существующий трубопровод холодного водоснабжения диаметром 108 мм (в осях 28-30, Г-В). Давление ХВС на вводе в здание 4-5,5 кгс/см2.

3. Максимальный часовой расход воды на ХВС принят по расчету (Приложение №1) согласно СП «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП 2.04.01-85*. Расчетные расходы приведены в таблице 1.

4. Учет потребляемой холодной воды в настоящем проекте организован на основе применения водосчетчика ВК-Х/32 с классом точности В.
Счетчики воды крыльчатые ВК-(Ду)Х (многоструйные, сухоходные) предназначены для измерения объема холодной питьевой воды и сетевой воды, протекающей по трубопроводу при температуре от 5°С до 40°С и рабочем давлении в водопроводной сети не более 1,0МПа (10кгс/см²).
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая часть магнитной муфты). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика.

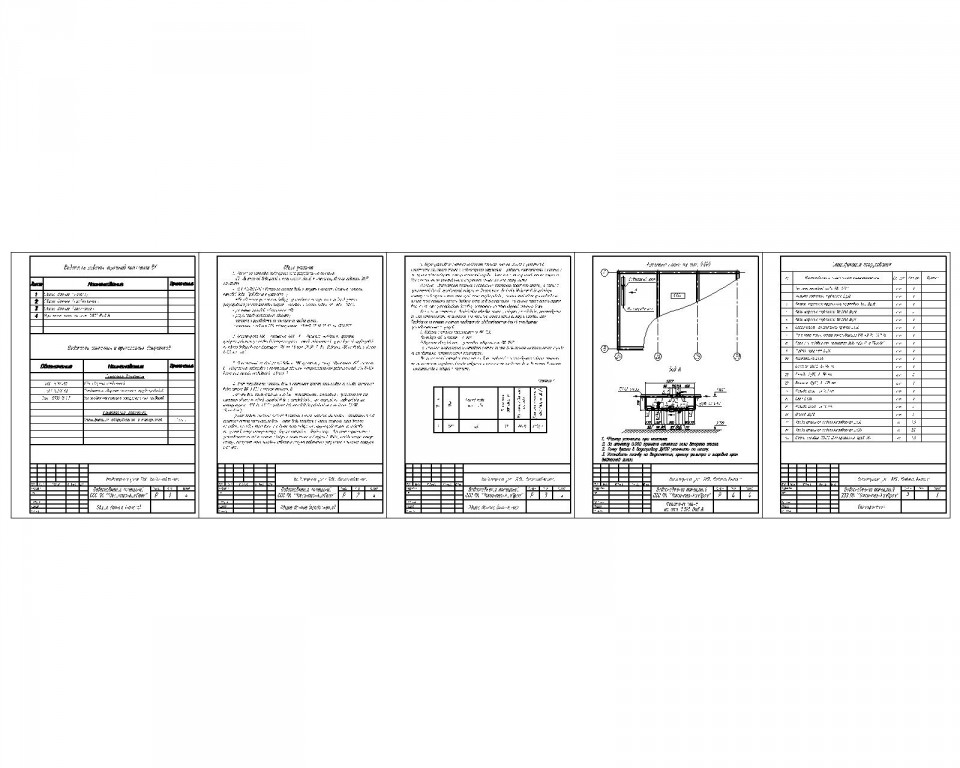

Состав: Общие данные, Фрагмент плана на отм. 0.000, Вид А, Спецификация Язык документа

Софт: AutoCAD

Каталог / Инженерные системы / Проект узла учета ХВС

Просмотр файлов
Проект ХВС.dwg
