Проектирование внутреннего водопровода и канализации жилого дома (контрольная)

ГОУ ВПО Уральский Государственный Университет Путей Сообщения
Федеральное Агентство Железнодорожного Транспорта
Кафедра:«Мосты и транспортные тоннели»
Контрольная работа по дисциплине: «Водоснабжение и водоотведение»
Тема: «Проектирование внутреннего водопровода и канализации жилого дома»
Екатеринбург 2012

Введение
1. Внутренний водопровод
1.1 Исходные данные
1.2 Трассировка сети
1.3 Гидравлический расчет сети внутреннего водопровода
1.3.1 Расчет вероятности действия приборов
1.3.2 Выбор диаметра труб внутреннего водопровода
1.4 Подбор водомера
1.5 Определение потребного напора
1.5 Подбор повысительной установки
1.6 Описание запроектированной сети
2. Расчет внутренней и дворовой канализационной сети
2.1 Трассировка сети
2.2 Определение расчетных расходов
2.3 Гидравлический расчет.
2.4 Описание запроектированной сети.
Список литературы.

Исходные данные:
1) Вариант поэтажного плана – III;
2) Высота этажа (от пола до пола): 3,0 м;
2) Количество этажей - 7 ;
4) Высота подвала(от пола до пола)– 2,0 ;
3) Отметка поверхности земли - 303,73;
4) Отметка пола первого этажа - 304,68;
5) Отметка верха трубы городского водопровода - 302,06м;
6) Диаметр трубы городского водопровода –200 мм;
7) Расстояние от красной линии до стены здания –12 м;
8) Гарантийный напор в городской сети - 43 м;
7) Диаметр трубы городской канализации - 700;
8) Отметка лотка трубы городскойканализации - 301,41.

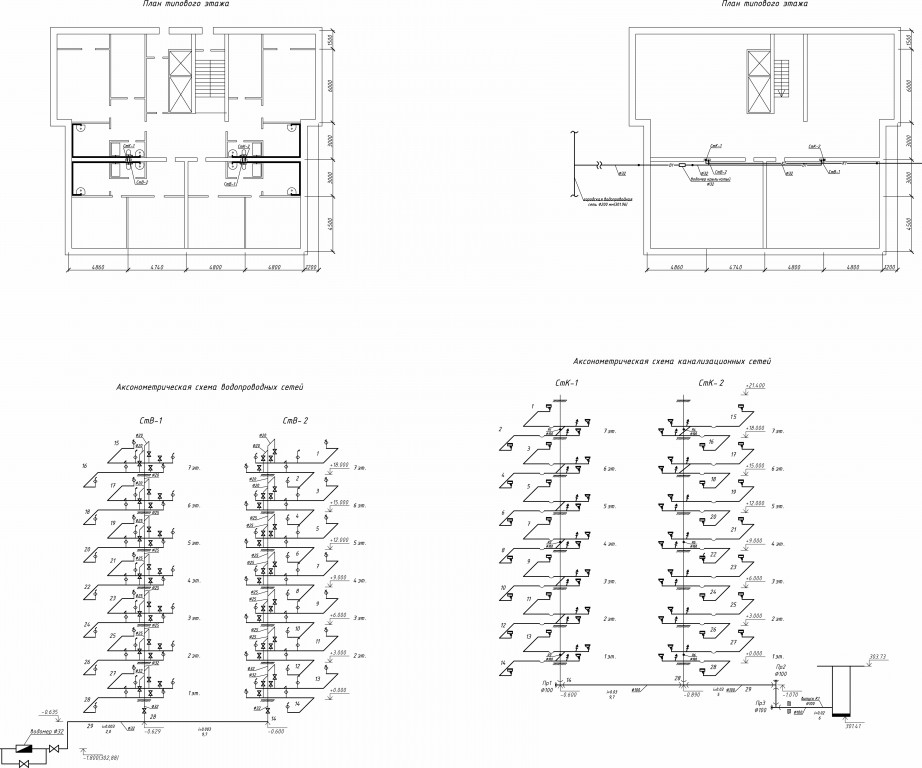

Состав: Пояснительная записка, Аксонометрическая схема внутренней водопроводной и канализационной сети жилого дома, План типового этажа и подвала жилого дома Язык документа

Софт: AutoCAD, dwg
