Расчет и выбор электромеханического оборудования насосной, вентиляторной и пневматической установок

Институт энергосбережения и энергоменеджмента
Кафедра Электромеханического оборудования энергоемких производств.
Курсовой проект по дисциплине «Насосные, вентиляторные и пневматические установки
Тема «Расчет и выбор электромеханического оборудования насосной, вентиляторной и пневматической установок»
Киев 2015р.

Исходние данные:
Для Насосних установок
Нг=60, м Q=200, м3/год t°=35,°С
Для вентеляторних установок главного проветривания
Q=60, м3/с Pmin=1300, H/м2 Pmax=1800, H/м2
Для вентеляторних установок местного проветривания
Q=350, м3/хв L=156min, м Lmax=200,

При выполнении курсового проекта проектировались насосные, вентиляторные и пневматические установки, выбирались их основное электромеханическое оборудование, а также обеспечивались рациональные режимы эксплуатации этого оборудования. Содержание проекта предполагает обоснование и выбор рабочей машины, расчет и выбор трубопроводной или вентиляционной сети, определение параметров рабочего режима, выбор приводного электродвигателя. Особое внимание уделяется анализу и оптимизации параметров рабочего режима установок, вопросам энергосбережения, расчета технико-экономических показателей проекта.

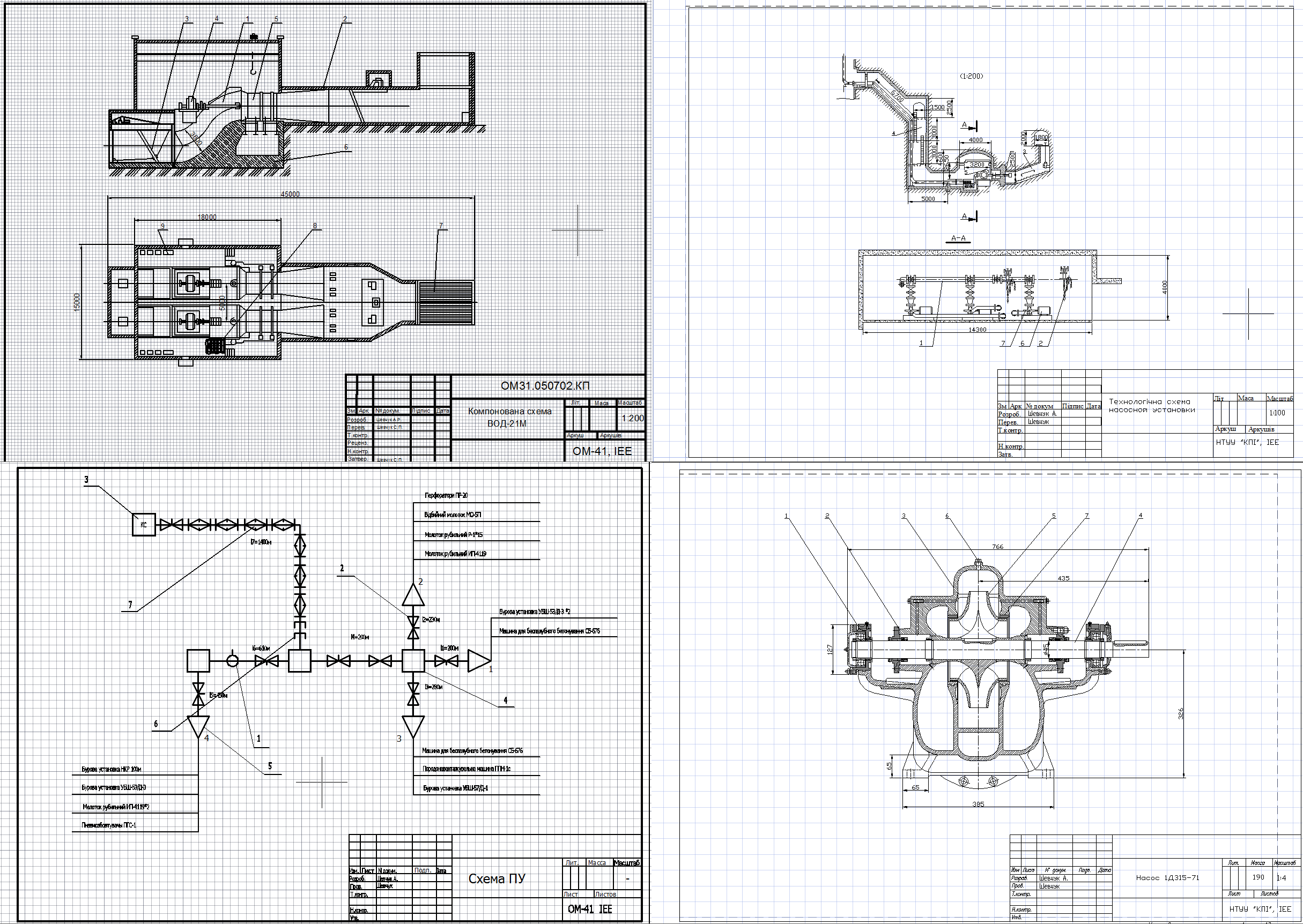

Графическая часть содержит: технологическая схема насосной установки,складальне креслення:насоса 1Д315-71,графики режимов работы установок,компонована схема вентелятора ВОД-21М.(спецификации в комплекте)

Содержание
1. Расчет и выбор электромеханического оборудования насосных камер.
Устройство насосных установок. Требования правил техники безопасности и правил технической эксплуатации при строительстве метрополитенов и подземных сооружений города
Расчет и выбор электромеханического оборудования насосной установки
Выбор трубопровода
Обоснование целесообразности параллельной работы трубопроводов
Выбор электропривода
Расчет объема водосборника
Расчет размеров насосной камеры
Расчет геометрической высоты всасывания
Расчет эффективности спроектированной водоотливной установки по енерговитратами
2. Расчет и выбор электромеханического оборудования
вентиляторной установки главного проветривания
Выбор типа вентилятора
Выбор способа регулирования
Характеристика вентиляционной сети
Определение рабочих режимов вентилятора
Резерв производительности вентилятора
Коэффициент полезного действия регулирования вентилятора
Вибор реле ектропривода
Среднегодовые и удельные затраты электроэнергии на проветривание
3. Расчет и выбор электромеханического оборудования вентиляторной установки местного проветривания
Выбор типа вентилятора местного проветривания
Характеристика вентиляционной сети
Резерв производительности вентилятора
Коэффициент полезного действия регулирования вентилятора
Вибір электропривода
Среднегодовые и удельные расходы электроэнергии на местное проветривание
4. Расчет и выбор электромеханического оборудования пневматической установки
Давление сжатого воздуха
Выбор оборудования КС
Определение режима работы КС

Состав: Насос(ВК),Вентелятор(ВС),Спецификация,Технологическая схема насосной камеры(ГП),ПЗ Язык документа

Софт: AutoCAD 2015

Файлы:
1_0_4.docx
Nasosna_Kamera_A3.dwg
Nasos_D315-71_A3.dwg
Rab_Rezhimy_A4.dwg
Skhema_Pu_A3.dwg
Spetsifikatsia_Nasos.doc
Spetsifikatsia_Pu.doc
Вентилят устанівкаVOD-21_ok.dwg
Зміст.docx
корективи до записки.docx
Спецификация ВОД-21 вент уст.doc
Спецификация ВОД-21.doc
