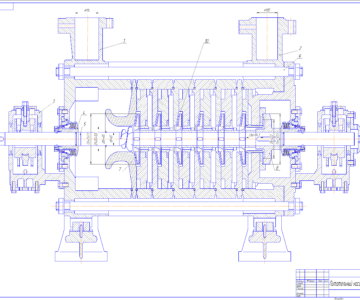

Разрез проточной части питательного насоса Пн-1500-350

Модернизация ПТН

Отличительные конструктивные особенности насоса ПН 1500-350-4М

Насос имеет масляный подшипник скольжения на входе и пусковой подшипник, работающий на подводимом конденсате на выходе насоса. В корпусе пускового подшипника установлено отжимное устройство, также работающее на конденсате, которое предназначено для гарантированного наличия зазора между разгрузочным диском и пятой во время пуска — останова и работы на валоповороте.

Проточная часть с пусковым устройством ЦЕИР. О67539.004 предназначена для замены находящихся в эксплуатации проточных частей питательных насосов ПН 1500-350. После установки проточной части с пусковым устройством ЦЕИР. О67539.004 насос получает новое обозначение ПН 1500-З50-4М.

Проточная часть с пусковым устройством ЦЕИР. О67539.004 имеет ряд существенных конструктивных улучшений по сравнению с предыдущими конструкциями, находящимися в эксплуатации в составе ранее изготовленных питательных насосов ПН 1500-350:

- в проточную часть ЦЕИР .067539.004 введено пусковое устройство, которое полностью исключило из питательного насоса ПН 1500-350 детали и сборочные единицы концевого уплотнения нагнетания и опорного подшипника;

- в пусковом устройстве проточной части установлены 3 канала контроля осевого сдвига ИКОП СВКА1-02.06/21.

- исключается возможность возникновения трещин на валу.

- увеличен диаметр вала под рабочими колесами, а также введены другие улучшения конструкции вала, что позволяет уменьшить статический прогиб вала, а это в свою очередь уменьшает виброактивность насоса и улучшает его работу при пуске, остановке;

- оптимизированы: разворот рабочих колес и направляющих аппаратов по ступеням, а также радиальный зазор между направляющим аппаратом и рабочим колесом;

- передние уплотнения рабочего колеса выполнены гладкими, щелевыми.

Введение в конструкцию проточной части перечисленных выше конструктивных изменений значительно улучшает технические характеристики питательного насоса, в котором установлена проточная часть с пусковым устройством ЦЕИР. О67539.004

Состав: ВО, Спецификация, Краткое описание

Софт: КОМПАС V11 - Чертеж (.cdw)

Сайт: www
