Технологическая схема ГНПС

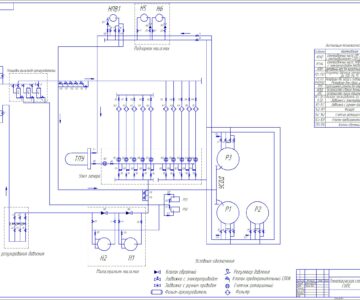

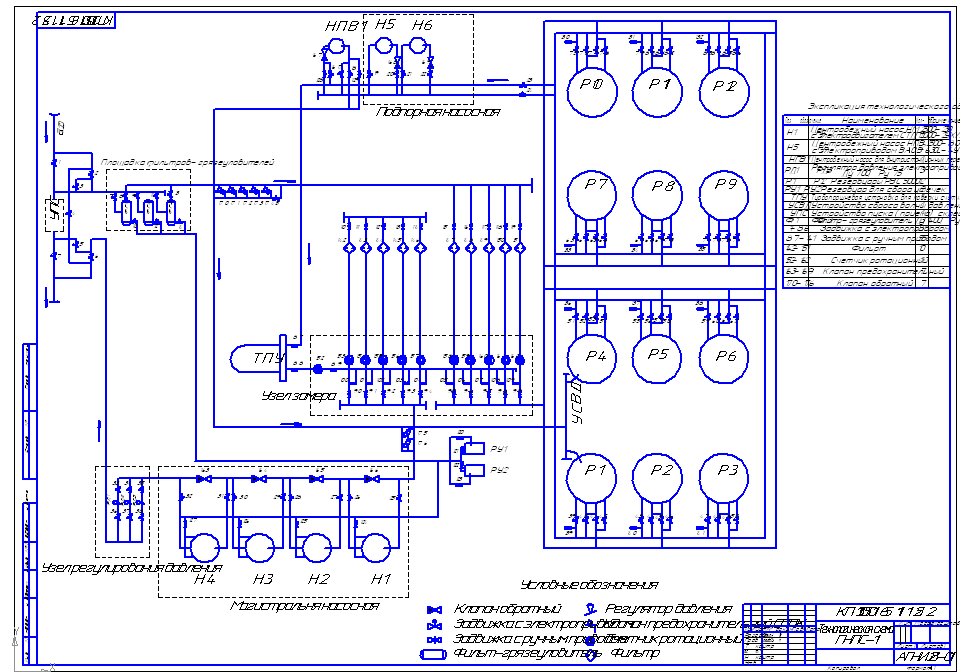

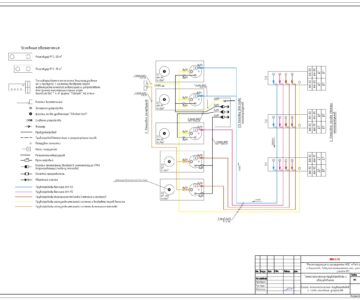

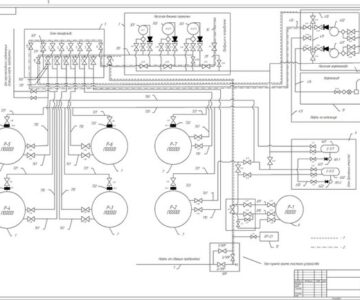

Технологическая схема Головной нефтеперекачивающей станции. Применяется в курсовых работах по специальности Проектирование ГНП и ГНХ

Пояснительная записка к тех. схеме ГНПС
Основное направление движения нефти по коммуникациям головной НПС следующие: камера фильтров, узел замера, резервуарный парк, подпорная насосная, магистральная насосная, узел регулирования давления, магистраль.
Технологический процесс перекачки осуществляется согласно утвержденным карты технологических режимов МН и план графиком работы МН.
Основной схемой технологического процесса перекачки нефти ГНПС является перекачка с «подключенными резервуарами» или «через резервуары».
Нефть по подводящему трубопроводу с МН «УБКУА» поступает на ГНПС, с давлением 0,03 МПа, через приемные задвижки №№2,3, и направляется на фильтры-грязеуловители. Перепады давления в фильтрах-грязеуловителях необходимо регистрировать через 2 часа, а после проведения работ на линейной части не реже одного раза в час. При превышении максимального перепада давления на фильтре-грязеуловителе более или равном 0,05 МПа он должен быть отключен и очищен. Для очистки фильтра-грязеуловители выводить поочередно, отключая задвижками №№7, 8, 9, 10,11 предварительно включив резервный фильтр-грязеуловитель. Нефть, очищенная от механических примесей, парафино-смолистых отложений, посторонних предметов, поступает в технологические резервуары РВСП-10000 №№7, 8, 9, 10, 11, 12, 13, 14.
Нефть из РВСП №5,6,7,8,9,10,11,12поступает через узел переключения задвижек №2 и задвижку №180 на фильтры грязеуловители. Перепады давления в фильтрах грязеуловителях необходимо регистрировать оператором НППС один раз в 2 часа. При повышении максимального перепада давления на фильтрах грязеуловителях более или равном 0,02 МПа необходимо перейти на резервный фильтр, загрязненный фильтр при этом должен быть отключен и очищен. Загрязненный ФГУ можно отключить задвижками №150,151,152,153 и очистить, предварительно включив резервный ФГУ, затем нефть очищенная от мех. примесей, парафино- смолистых отложений, посторонних предметов поступает на приём МНА ЦНС315х630 №21-24 через задвижки №154,156,158,160. С МНА через задвижки №155,157,159,161,162 нефть подается в МН «Н.Челны-Альметьевск» Ду 500 На участке трубопровода от нефтенасосной №2 до магистрального нефтепровода ведётся контроль давления.
Минимальное давление на входе в магистральный насос 0,2кгс/см2, максимальное давление на выходе магистрального насоса 50,5 кгс/см2.
