Теплоснабжение микрорайона города

СГТУ им. Гагарина Ю.А. ТГС-32

Разработаны планы тепловых сетей и схемы трубопроводов, построены температурный, расходный, пьезометрический графики тепловых сетей, график теплового потребления. Составлена спецификация оборудования и материалов.
Цель работы – разработать систему теплоснабжения микрорайона.
Связывая источник тепла с большим количеством потребителей, тепловые сети должны обеспечить согласованную работу всех звеньев системы централизованного теплоснабжения (СЦТ).

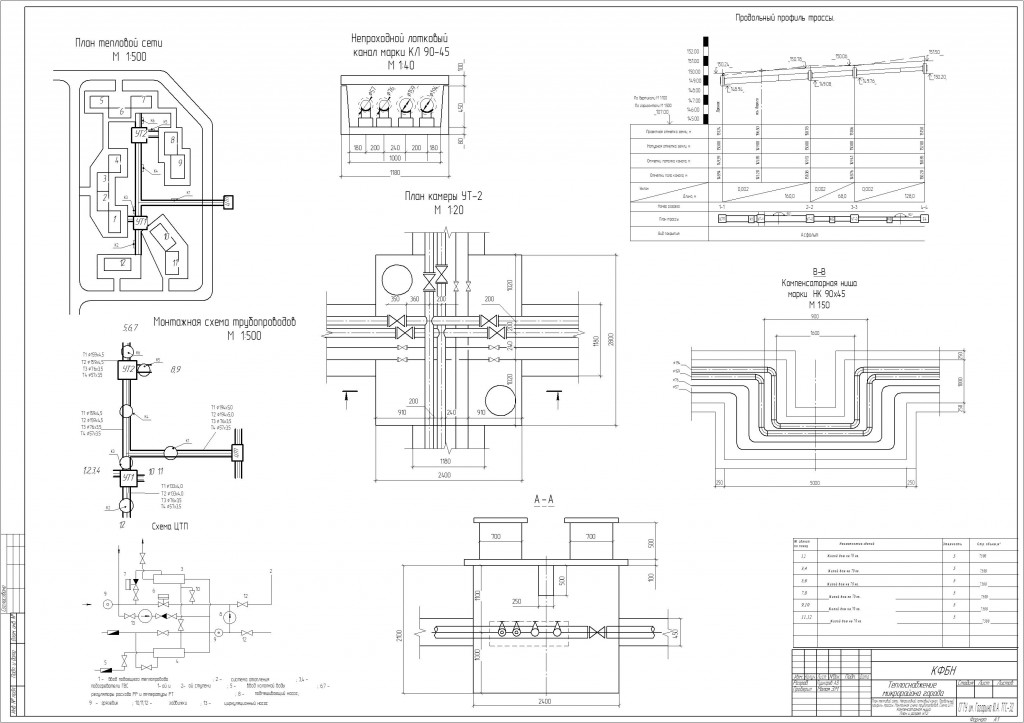

Состав: План тепловой сети, Непроходной лотковый канал, Продольный профиль трассы, Монтажная схема трубопроводов, Схема ЦТП, Компенсаторная ниша, План и разрез УТ2, График теплового потребления Язык документа

Софт: Компас v12, CDW,

Каталог / Инженерные системы / Теплоснабжение микрорайона города

Просмотр файлов
График теплового потребления.cdw
Спецификация.cdw
Чертеж.cdw
