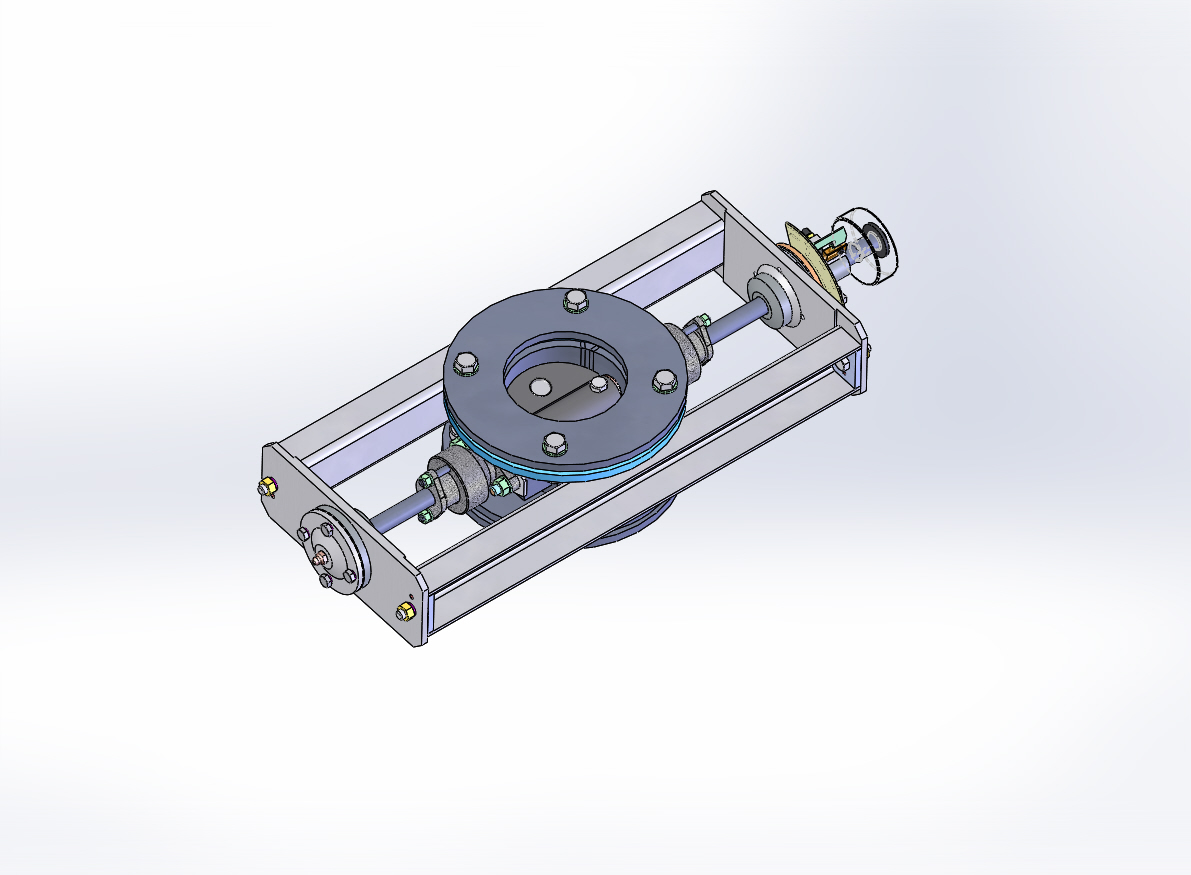

3D-модель клапана для регулирования потока рабочей среды

Клапан выполнен в общеклиматическом исполнении и предназначен для эксплуатации во всех макроклиматических районах на суше с температурой окружающего воздуха от плюс 40ºС до минус 40ºС и от¬носительной влажностью воздуха до 98% при 25ºС в промышленной атмосфере. Клапансостоит из сварного корпуса. В корпусе установлена заслонка. В качестве привода применен механизм приводной типа МЭОФ.
Для определения текущего положения заслонки имеется шкала и стрелка.
Для выполнения подъемно-транспортных операций на корпусе предусмотрены проушины поз.7.
Для смазки подшипников в крышках установлены масленки поз. 3.

Состав: 3D Модель, 76 деталей Язык документа

Софт: SolidWorks 2015

Сайт: www

Файлы:
100/
100/21 Болт_штифтовой М8.SLDPRT
100/17 Крышка ПШ глухая.SLDPRT
100/04.03 Шов св. упора.SLDPRT
100/Болты М10_7798-70.sldprt
100/01.05 Втулка резьбовая.SLDPRT
100/Болты М8_7798-70.sldprt
100/_КЛАПАН МК 1-100.SLDASM
100/03СБ СТЕНКА в сборе.SLDASM
100/14 Шайба вала.SLDPRT
100/63.02 Бобышка-упор.SLDPRT
100/63СБ КРЫШКА ПШ в сборе.SLDASM
100/М8 БштГ2.SLDASM
100/13 Шайба медная.SLDPRT
100/Гайки обычные_5915-70.sldprt
100/09 Корпус сальника Dy100.SLDPRT
100/Винт установочный М6_1482-84.SLDPRT
100/16 Прокладка ПШ.SLDPRT
100/М8 ШпГШг.SLDASM
100/18 Отв фланец D195.SLDPRT
100/Шпилька М8х40.001.sldprt
100/19 Втулка рычага.SLDPRT
100/03.01 Корпус подшипника.SLDPRT
100/Шайбы нерж т-уст._11731.SLDPRT
100/12 Стрелка гнут.SLDPRT
100/М6 БШ.SLDASM
100/04.01 Втулка упора.SLDPRT
100/59 Масленка 1.2.Ц6 (М10х1).sldprt
100/05СБ СТВОРКА в сборе.SLDASM
100/05.01 Гильза створки.SLDPRT
100/02.02 Швеллер 50 гнутый.SLDPRT
100/58 Подшипник Dвн15.SLDPRT
100/01.01 Обечайка Dy100.SLDPRT
100/02СБ ШВЕЛЛЕР в сборе.SLDASM
100/01.02 Фланец D195.SLDPRT
100/03.03 Шов св.SLDPRT
100/05.06 Шов св.SLDPRT
100/Шайбы_11371.SLDPRT
100/Шпилька М6х80.001.SLDPRT
100/М6 ШГШ.SLDASM
100/08 Вал приводной.SLDPRT
100/64 Шкала делений 0,75 против ч.с.SLDPRT
100/10 Крышка Dy100.SLDPRT
100/Гайки обычные т-уст_5915-70.SLDPRT
100/05.04 Шов св. заглушки.SLDPRT
100/20 Кольцо стопорное.SLDPRT
100/01СБ КОРПУС в сборе Dy100.SLDASM
100/ОТВ ФЛАНЕЦ в сборе.SLDASM
100/М8 БШ.SLDASM
100/63.01 Крышка ПШ.SLDPRT
100/05.02 Лопатка створки.SLDPRT
100/61 Шнур.SLDPRT
100/60 Сальник Dy100.SLDPRT
100/Болты М6_7798-70.sldprt
100/Шайба 8 65Г.sldprt
100/М8 БГШг.SLDASM
100/Гайки низкие_5916-70.sldprt
100/04.02 Стопор.SLDPRT
100/М6 БШг.SLDASM
100/01.03 Бобышка.SLDPRT
100/05.05 Шов св.SLDPRT
100/03.02 Стенка 100.SLDPRT
100/64 Шкала делений 0,75.SLDPRT
100/Шайба 5 65Г.SLDPRT
100/04СБ УПОР в сборе.SLDASM
100/15 Вал холостой.SLDPRT
100/УЗЕЛ САЛЬНИКА в сборе.SLDASM
100/бч Шпонка 12х4х4.SLDPRT
100/М10 БШг.SLDASM
100/03.04 Шов св.SLDPRT
100/Шайба 6 65Г.sldprt
100/05.03 Заглушка крыла.SLDPRT
100/Винты М5_17473-80.SLDPRT
100/02.01 Пластина торцевая.SLDPRT
100/01.04 Бобышка крепления швеллера.SLDPRT
100/11 Прокладка Dy100.SLDPRT
100/60 Уплотнение рез_АГИ.SLDPRT
100/бч Штифт 4х12.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: hclynx
Дата: 2015-02-16
