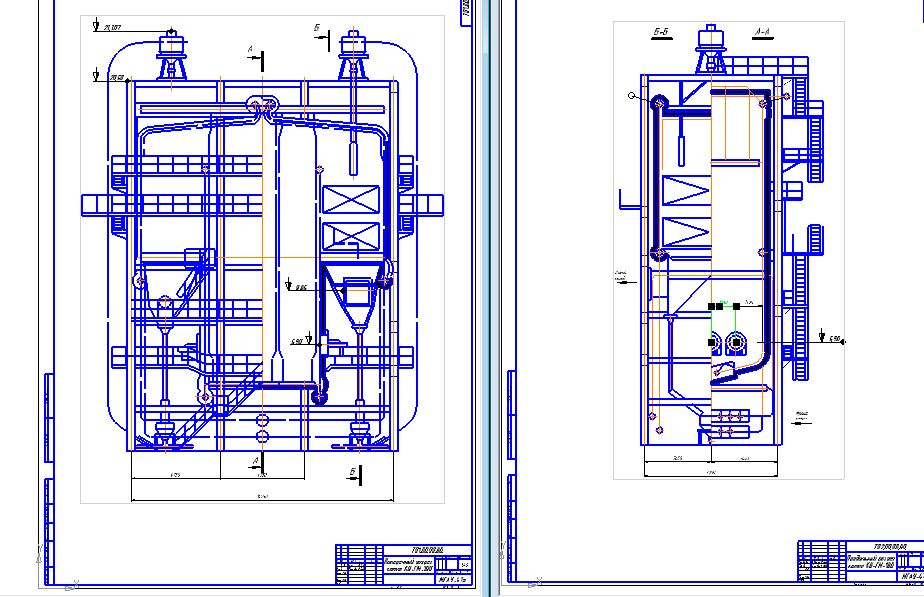

Чертеж котла КВ-ГМ-180

Московский государственный агроинженерный университет им.В.П.Горячкина
Кафедра Теплотехники
Водогрейный котел типа КВ-ГМ-180

Расчет котла КВГМ 180 с чертежами и пояснительной запиской

Исходные данные по топливу
Природный газ газопровода Брянск-Москва имеет следующий состав (%):
СН4=92,8
С2Н6=3,9
С3Н8=1,1
С4Н10=0,4
С5Н12=0,1
N2=1,6
СО2=0,1
Теплота сгорания низшая сухого газа Qнс=37,30 МДж/м3
Плотность при 0 С и 760 мм рт.ст. гс=0,776 кг/м3

Расчетные данные и конструктивные характеристики котла КВГМ-180
Номинальная теплопроизводительность, МВт (Гкал/ч).............................. 209(180)
Давление воды, МПа (кгс/см2), расчетное..................................................... 2,5(25)
Температура воды, °С:
на входе.............................................................................................................. 110
на выходе........................................................................................................... 180
Расход воды, т/ч................................................................................................ 2500
Минимальное гидравлическое сопротивление тракта, МПа (кгс/см2)........ 0,3(3)
Диапазон регулирования теплопроизводительности, % номинальной....... 30-100

Т10.00.00.00.ПЗ.

Габаритные размеры, мм:
ширина........................................................................................................... 14400
глубина........................................................................................................... 7300
высота............................................................................................................. 29880
