Ульяновский Государственный Технический Университет
Кафедра теплоэнергетики и теплотехники
Курсовой проект по дисциплине "Котельные установки и парогенераторы"
На тему: "Тепловой расчет парогенератора"
Ульяновск 2014

В курсовом проекте для заданного типа парогенератора производится поверочный тепловой расчет для указанного вида топлива, паро- или теплопроизводительности, а также параметров вырабатываемого теплоносителя. Кроме то¬го, заданными являются конструкция и размеры парогенератора (котельного агрегата). В указанном расчете определяют температуру воды, пара, воздуха (в случае установки воздухоподогревателя) и дымовых газов на границах между отдельными поверхностями нагрева, коэффициент полезного действия, рас¬ход топлива, расход и скорости воздуха, а также дымовых газов.
Низшая теплота сгорания сухого газообразного топлива Qнс = 36130,24 кДж/м3.
Температура газов на выходе из топки νг = 870 оС.
Энтальпия газов на выходе из топки Hт'' = 15347,629 кДж/м3.
Количество тепла воспринятое излучением в топке Qтл = 19237,99 кДж/м3.
Температура газов на выходе из I газохода νI'' = 320 оС.
Энтальпия газов на выходе из I газохода H''гΙ = 5795,1 кДж/м3.
Тепловосприятие I газохода QIδ = 9498,62 кДж/м3.
Температура газов на выходе из II газохода νII'' = 237,5 оС.
Энтальпия газов на выходе из II газохода I''гΙI = 4191,14 кДж/м3.
Тепловосприятие II газохода QIIδ = 1930,34 кДж/м3.
Температура уходящих газов ν''вэ = 125 оС.
Энтальпия уходящих газов I''вэ = 2521,32 кДж/м3.
Тепловосприятие водяного экономайзера Qδвэ = 2502,77 кДж/м3.
Действительная поверхность водяного экономайзера Нд.вэ = 141,6 м2.
Невязка теплового баланса ΔQ = 127,8 кДж/м3.
Относительная невязка теплового баланса 0,35%

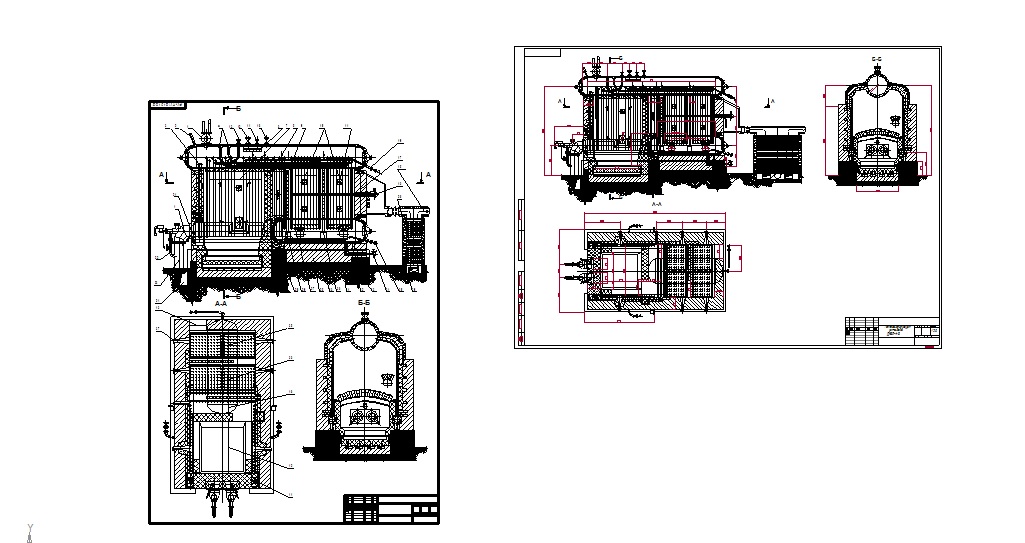

Состав: Котел ДКВР-4, план котельной, поверочный расчет парогенератора Язык документа

Софт: КОМПАС-3D V12

Сайт: www

Просмотр файлов
ku_i_pg_raschet_kotla_dkvr-4.docx
DKVR_4-13.frw
