Элекртическая система отопления на 120кВт

В донной работе разработан электрический модуль для су шествующей система отопления на 120кВт. Модуль в себя котел, насосы циркулирующие, регулирующая арматура, КИП, обвязка.

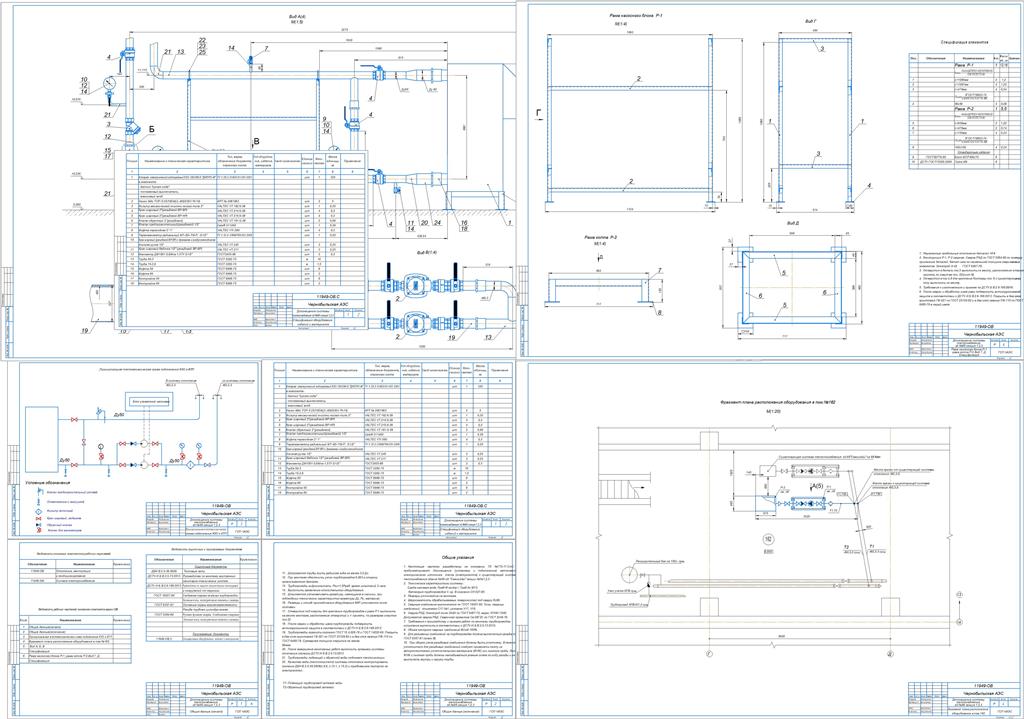

Состав: (ОВ) Общие даные, фрагмент плана расположения оборудования, Вид А,Б,В спецификация, рама насосного блока, рама котла, Спецификация Язык документа

Софт: КОМПАС-3D 15.2

Каталог / Инженерные системы / Теплоснабжение / Элекртическая система отопления на 120кВт

Просмотр файлов
11949-?? ???᭠饭?? 120???.???離?.cdw
11949-??.?.cdw
