Газо-водяной теплообменник утилизатор мощность 400 кВт

Винницкий национальный технический университет
Кафедра теплоэнергетики
Курсовой проект по дисциплине «теплотехнические процессы и установки»
На тему: «Газо-водяной пластинчатый теплообменник утилизатор»
Винница 2012

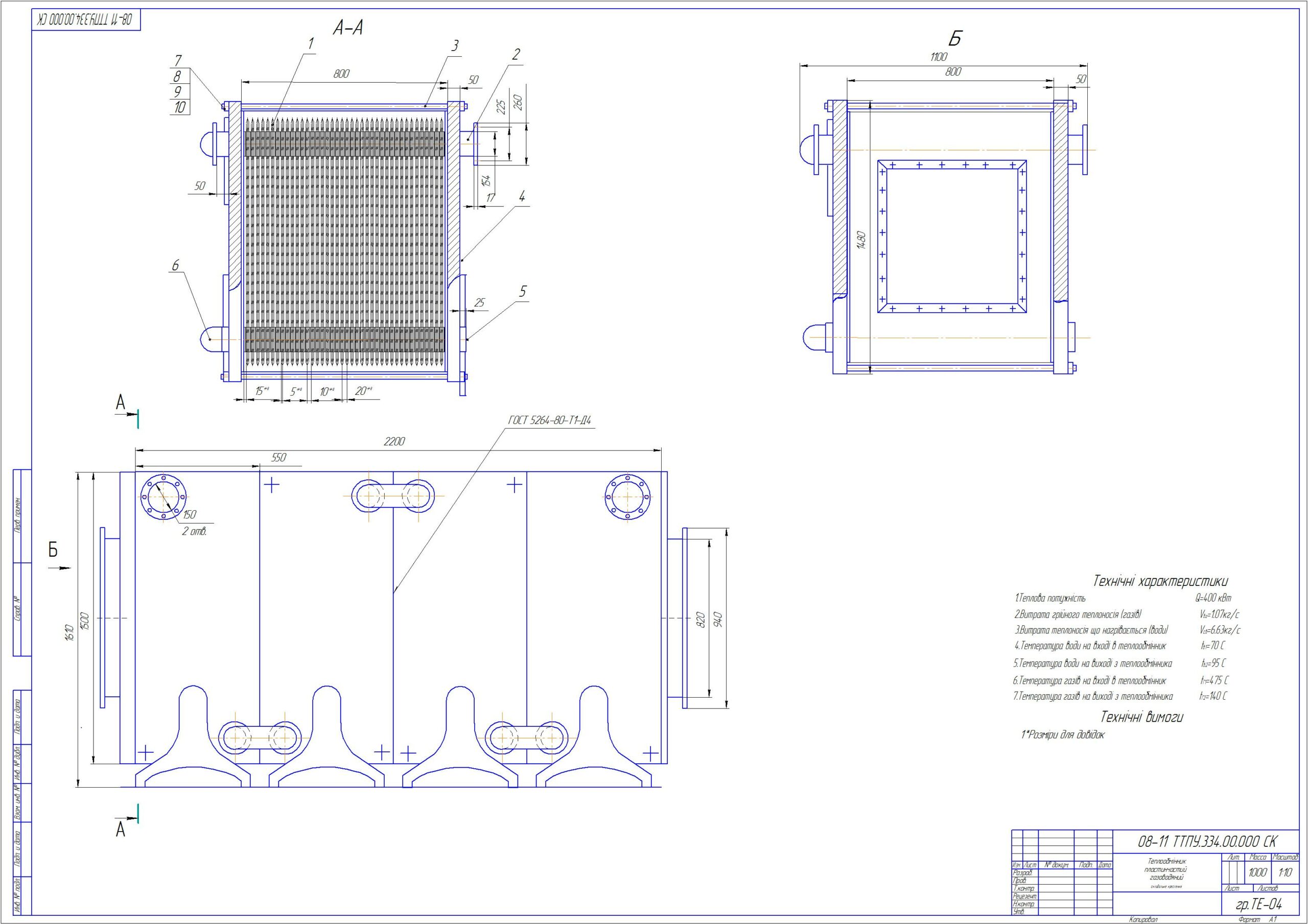

Даная робота содержит чертеж газо-водяного теплообменника утилизатора мощностью 400 кВт
В даному курсовому проекті, спроектовано пластинчастий теплообмінний апарат, який використовується для утилізації теплоти відхідних газів. При проектуванні визначено потужність утилізатора Q=400 (кВт), площу теплообміну, вибрані температурні витратні режими та проведені розрахунки гідравлічного опору теплообмінника. Спроектований теплообмінник скомпоновано із стандартних пластин з відповідною площею теплообміну та гофрами. Курсовий проект містить креслення розробленого теплообмінного апарату на двох аркушах формату А1 зі складальним кресленням теплообмінника та складальним кресленням вузлів апарату.

Состав: Сборочный чертеж (СБ), Спецификация, Пластина, ПЗ Язык документа

Софт: Компас-3D SP2

Каталог / Инженерные системы / Теплоснабжение / Газо-водяной теплообменник утилизатор мощность 400 кВт

Просмотр файлов
перероб крес 1.cdw
пластина.cdw
Титул.doc
КП.doc
ПЛ(спец).cdw
Теплообменик(спец).cdw
