ИТП Тепловычислитель «Взлет ТСР-М» исполнения ТСРВ-034

Проект реконструкции ИТП и узла учета тепловой энергии разработан в соответствии со следующими документами:
- СниП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
- СниП 41-02-2003 «Тепловые сети»;
- СП 41-101-95 «Проектирование тепловых пунктов»;
- технических условий, выданных ПТО МУП ЖКХ;
- «Правил учета тепловой энергии и теплоносителя» М. 1995г.;
- инструкций заводов-изготовителей элементов систем измерения тепловой энергии.
Объект учета тепла – жилой дом, расположенный в г. Можга, ул. 60 лет Октября 68. Источник теплоснабжения – котельная завода АРЗ с температурным графиком 95-70.
Ввод теплосетей в здание осуществлен в подвале дома.
Узел учета предназначен для коммерческого учета тепла для расчетов за потребляемую тепловую энергию.
ИТП оборудуется двумя электромагнитными расходомерами: расходомер-счетчик (подача отопления) и расходомер-счетчик (обратка отопления).
Тепловычислитель «Взлет ТСР-М» исполнения ТСРВ-034 обеспечивает:
- измерение с помощью первичных преобразователей текущих значений расхода и температуры в трубопроводах и определение текущих и средних за интервал архивирования значений пара-метров теплоносителя;
- определение значений тепловой мощности и количества теплоты в теплосистеме;
- архивирование в энергонезависимой памяти результатов измерений, вычислений и диагностики, а также установочных параметров;
- индикацию измеренных, расчетных, установочных, диагностических и архивированных пара-метров;
- вывод измерительной, диагностической, установочной, архивной и другой информации через последовательный интерфейс RS-232 и последующий перенос данных с помощью адаптера;
- ввод и использование в расчетах договорных значений параметров теплоносителя;
- возможность программного конфигурирования системы измерений и расчетов с учетом вида контролируемой теплосистемы и набора используемых первичных преобразователей расхода и температуры;
- автоматический контроль и индикацию наличия неисправностей теплосчетчика, отказов первичных преобразователей и нештатных ситуаций, а также определение, индикацию и запись в архивы времени наработки и простоя теплосчетчика;
- установку критериев фиксации видов реакций теплосчетчика на возможные неисправности или нештатные ситуации (НС);
- защиту архивных и установочных данных от несанкционированного доступа;
Кроме того, теплосчетчик обеспечивает:
- задавать разные алгоритмы расчета для отопительного и межотопительного сезонов;
- задавать значения давления теплоносителя в трубопроводах и давление холодной воды;
- устанавливать два разных значения температуры холодной воды и календарные периоды, в течение которых используются в расчетах эти значения температуры;
- хранение результатов работы ха предыдущий период в архивах:
1) часовом – 1080 записей (глубина архива 45 суток);
2) суточном – 60 записей (глубина архива до 2 месяцев);
3) месячном – 48 записей (глубина архива до 4 лет).
Межповерочный интервал тепловычислителя «Взлет-ТСРВ», расходомеров-счетчиков «Взлет-ЭР», термопреобразователей «Взлет ТПС» - 4 года.

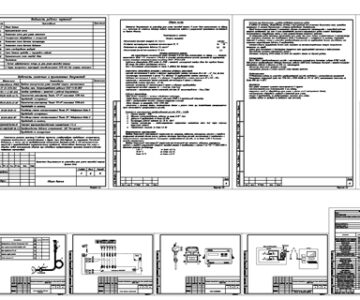

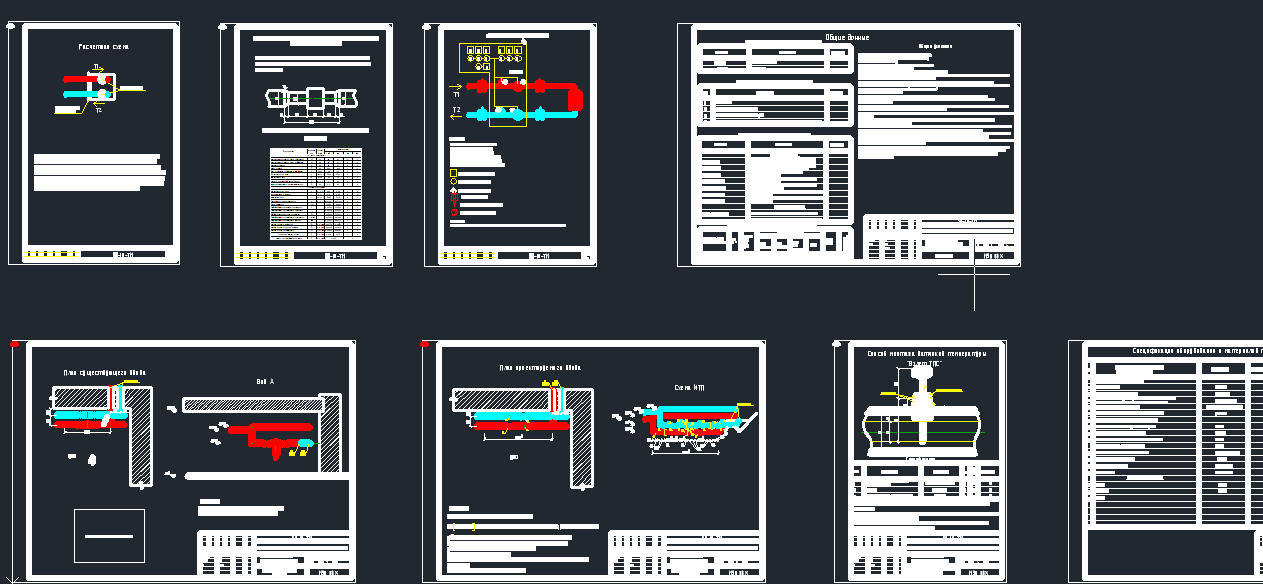

Состав: чертеж, расчет потерь, обоснование выбора, пояснительная записка Язык документа

Софт: AutoCAD 2

Каталог / Инженерные системы / Теплоснабжение / ИТП Тепловычислитель «Взлет ТСР-М» исполнения ТСРВ-034

Просмотр файлов
60 лет Октября, 68/arm_er4x0f.pdf
60 лет Октября, 68/DSCN0002.JPG
60 лет Октября, 68/DSCN0003.JPG
60 лет Октября, 68/Гидропотери_68.xls
60 лет Октября, 68/Литература_68.doc
60 лет Октября, 68/Пояснительная записка_68.doc
60 лет Октября, 68/Расчет теплопотерь_68.xls
60 лет Октября, 68/Содержание общее_68.doc
60 лет Октября, 68/чертежи.bak
60 лет Октября, 68/чертежи_68.bak
60 лет Октября, 68/чертежи_68.dwg
60 лет Октября, 68/чертежи_681.dwg
