Капитальный ремонт системы отопления многоквартирного дома (малоэтажного)

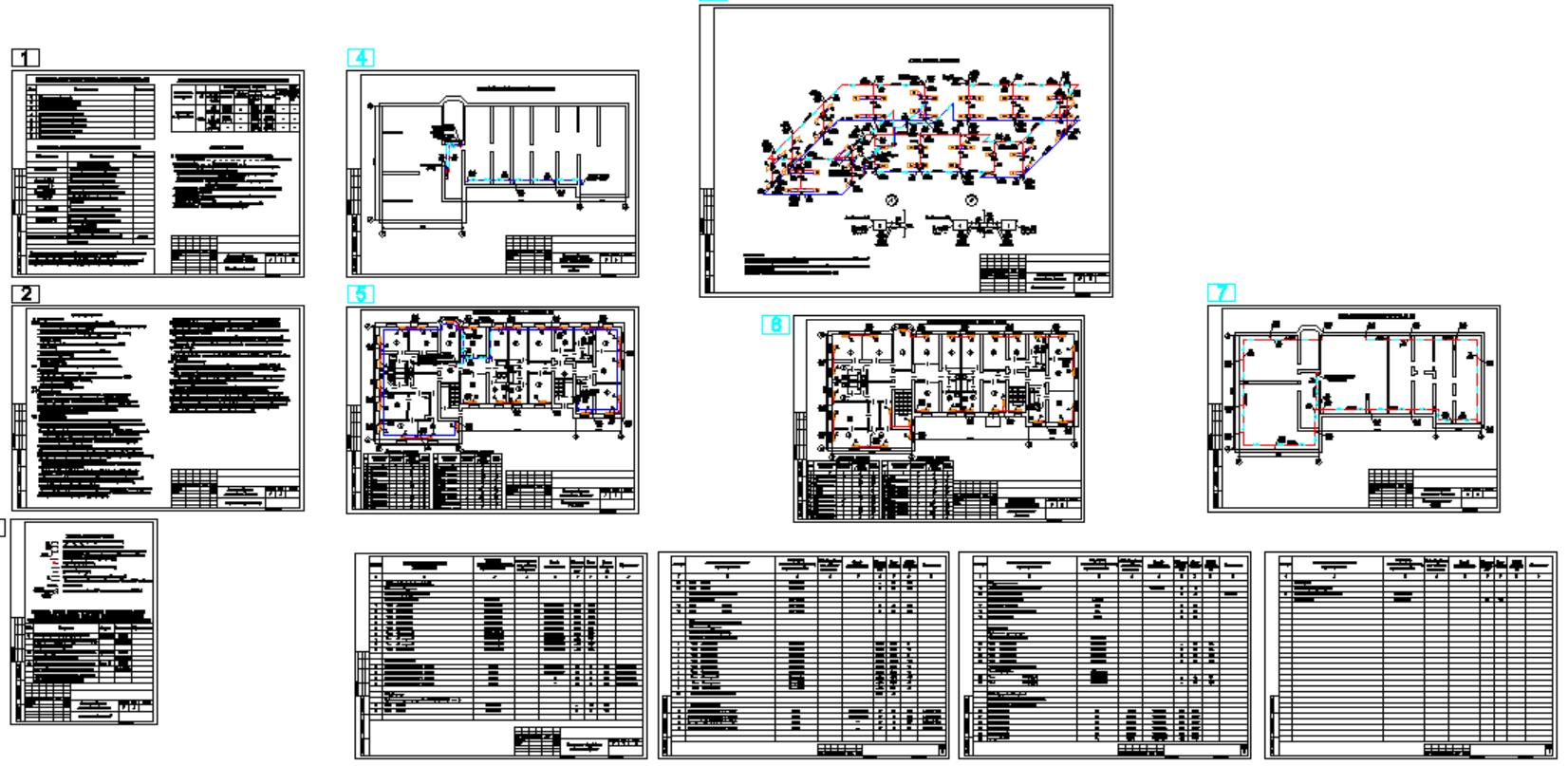

Капитальный ремонт системы отопления многоквартирного дома. Узлы, расположение магистралей, исполнительная схемы системы, аксонометрия, спецификация . Пояснительная записка.

Название объекта Капитальный ремонт отопления многоквартирного дома
Расположение и
Назначение и классификация здания, датировки
Обследуемое здание расположено по адресу:
г. Ярославль ул. ......., дом ......
Назначение здания – жилой дом.
Класс здания – II.
Степень долговечности - IV.
Степень огнестойкости - II.
Класс функциональной пожарной опасности – Ф 1.3
Конфигурация здания в плане L-образной формы формы, с габаритными размерами в плане: 34,01х38,82м

Количество этажей Здание двухэтажное . Высота здания от уровня земли до карниза – 6,3 м
Конструктивная схема здания Здание бескаркасное с несущими продольными, поперечными стенами и плитами перекрытий.
Пространственная жесткость коробки здания Обеспечена за счет несущих стен и перекрытий, разделяющих здание на этажи.
Обследуемое здание, с момента ввода в эксплуатацию находится в рабочем режиме, сведений об авариях не имеется.
Здание отапливается от существующего теплового пункта, расположенного в подвале жилого дома. Фактические постоянные нагрузки определяются от собственной массы кирпичных, и деревянных конструкций, временные – по снеговой нагрузке IV климатический район с нормативным давлением снега (карта 1, СНиП 2.01.07-85*) S0 = 2,4 кПа, по ветровой нагрузке I климатический район с нормативным скоростным напором (карта 3, СНиП 2.01.07-85*) W0 = 0,23 кПа.
Внешние климатические условия для района расположения здания, в соответствии с действующим СП 131.13330.2012 «Строительная климатология» характеризуется следующими показателями:
Для холодного периода, с обеспеченностью 0,92:
- температура воздуха наиболее холодных суток ...- 34 0С;
- температура воздуха наиболее холодной пятидневки ...-31 0С;
- абсолютная минимальная температура воздуха ...-46 0С;
- продолжительность периода времени со средней суточной температурой воздуха ≤00С ...152 сут;
- средняя температура воздуха, периода со средней суточной температурой воздуха ≤00С .. -7,80С;
- средняя месячная относительная влажность воздуха наиболее холодного месяца ...83%;
- преобладающее направление ветра за декабрь – февраль ...южное;
- максимальная из средних скоростей ветра по румбам за январь ...5,5 м/с.
Для теплого периода года:
- средняя максимальная температура воздуха наиболее теплого месяца года ...23,10С;
- абсолютная максимальная температура воздуха ...370С;
- средняя месячная относительная влажность воздуха наиболее теплого месяца ...74%;
- преобладающее направление ветра за июнь-август ...не определено;
- минимальная из средних скоростей ветра по румбам за июль ...4,2м/с;
- барометрическое давление ...995 гПа.
