Котельная физкультурно-оздоровиткльного комплекса

Котельная с 2-мя водогрейными котлами ВВ-620 мощностью 620кВт/533000 ккал/час каждый, разработана для теплоснабжения "Физкультурно-оздоровительный комплекс ". Рабочие чертежи котельной /часть ТМ/ выполнены на основании:
-чертежей марки АС,
-СНиП 4.02-08-2003 РК "Котельные установки",
-СН РК 2.02-14-2002 "Малометражные отопительные котлы на газообразном топливе. Противопожарные требования",
Проект выполнен применительно к условиям строительства в с. Кобда с расчетной температурой наружного воздуха -31
2.1. Топливо.
В качестве топлива для котлов принят природный газ
2.2.Теплоносители - вода с параметрами 75-90°С для отопления. горячего водоснабжения и вентиляции.
2.3.Тяга котлов естественная. Котлы оснащены автоматикой безопасности. Обеспечивается также автоматическое регулирование процессов горения и питания котлов.
2.4.Отопление в котельном зале однатрубная система с нижней разводкой, для поддержания температуры приняты к установке алюминиевые радиаторы СONDOR А350
2.5.Вентиляция котельной приточно-вытяжная с естественным побуждением. Воздухообмен не менее 3х-кратный в час. Приток воздуха естественный через существующие жалюзийные решетки. Вытяжка с помощью дефлектора диаметром d400 мм.
2.6. В связи с отсутствием обслуживающего персонала и отсутствием сан.приборов горячая вода в котельной не предусмотрена.

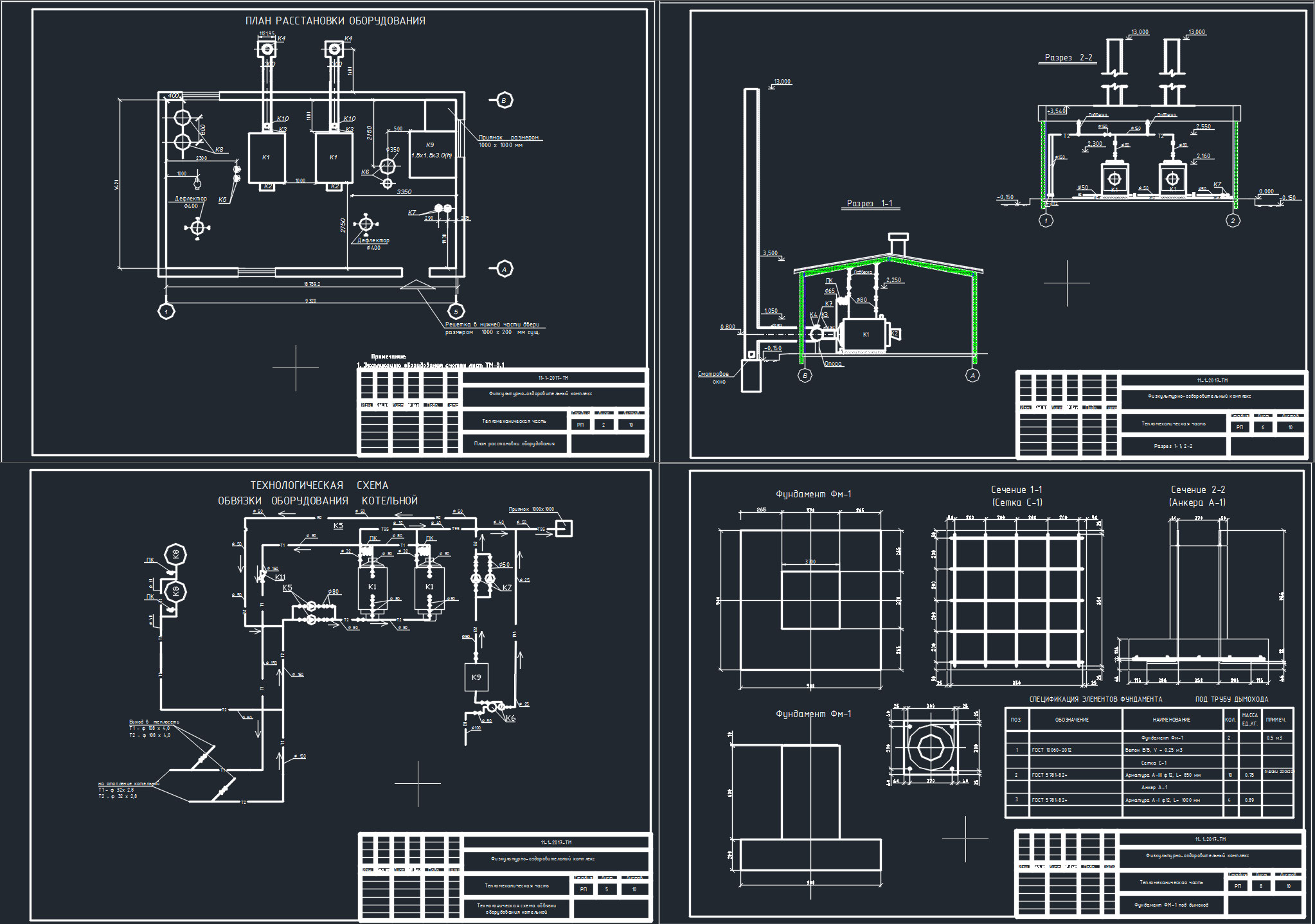

Состав: Котельная Физкльтурно-оздоровительного комплекса раздел тепловая механика (ТМ) Язык документа

Софт: AutoCAD 2017

Каталог / Инженерные системы / Теплоснабжение / Котельная физкультурно-оздоровиткльного комплекса

Просмотр файлов
Котельная ФОКа.dwg
