Определение теплопотерь кинотеатра

СПбГАСУ
Кафедра отопления, вентиляции и кондиционирования
Курсовая работа по дисциплине "Теоретические основы создания микроклимата"
Санкт-Петербург, 2013

В данном проекте рассчитываются ограждающие конструкции потолка, пола, стен, теплопотери кинотеатра
Основным исходным материалом для разработки курсовой работы «Тепловой режим общест-венного здания» является задание кафедры. В задании приводятся:
- город строительства;
- сведения о назначении здания;
- архитектурно-строительные чертежи объекта;
- ориентация здания относительно сторон света;
- данные об основных строительных конструкциях.
В курсовой работе проектирование ограждений условно ограничено только теплотехническим расчетом. Целью теплотехнического расчета является определение необходимой толщины теплоизоляционного слоя наружных ограждений, сопротивления теплопередаче и коэффициента теплопередачи ограждающих конструкций здания. Теплотехническому расчету подлежат все виды ограждений (наружные стены, покрытия, перекрытия над подвалом, полы, перегородки, заполнения оконных и дверных проемов и т.д.).
Курсовая работа включает в себя расчетно-пояснительную записку и чертежи.
Содержание записки (по разделам):
1. Описание задания к работе, исходные данные к разработке:
- назначение здания и географический пункт его местонахождения, ориентация расположения здания относительно стран света;
- основные климатические данные пункта строительства;
- основные сведения о планировочной и строительной частях здания;
2. Конструктивные решения и теплотехнический расчет ограждающих конструкций:
- определение термического сопротивления и коэффициента теплопередачи наружных стен, чердачного перекрытия или покрытия, внутренних стен и т.д. (конструкция и материал прини-маются по усмотрению студента);
-определение коэффициента теплопередачи наружных дверей, окон и балконных дверей по величине требуемого сопротивления теплопередаче;
-определение коэффициента теплопередачи полов, расположенных на грунте, по зонам (в за-висимости от принятой конструкции пола);
3. Расчет теплопотерь:
- методика расчета основных и дополнительных теплопотерь;
- таблица расчета теплопотерь через ограждения помещений;
- общие потери теплоты зданием;
4. Удельный расход тепловой энергии на отопление здания.

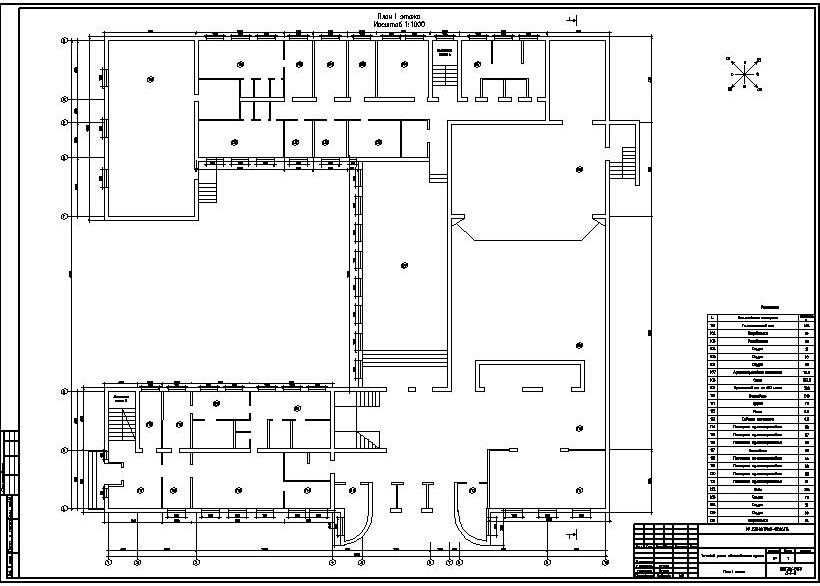

Графическая часть проекта включает планы и разрезы этажей, подвала, выполненные в мас-штабе 1:100, показаны: ориентация здания; оси здания и размеры между ними; нумерация всех помещений и обозначения лестничных клеток; отметки расположения по высоте чердачного пе-рекрытия, полов поэтажных помещений, подвала и площадок лестничных клеток; входы на чер-дак и в подвал. Буквенные обозначения, шрифт, штамп, правила графики, порядок нанесения размеров и т.д. приняты в соответствии с Единой системой конструкторской документации (ЕСКД).

Состав: Расчет ограждающих конструкций, расчет теплопотерь, план первого этажа, план второго этажа, план подвала, Записка Язык документа

Софт: AutoCAD 2013

Сайт: www

Каталог / Инженерные системы / Теплоснабжение / Определение теплопотерь кинотеатра

Просмотр файлов
18-27.doc
на печать.dwg
1-17.docx
