Отопление и котельная котеджа 3 этажа

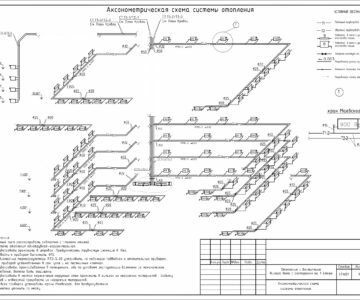

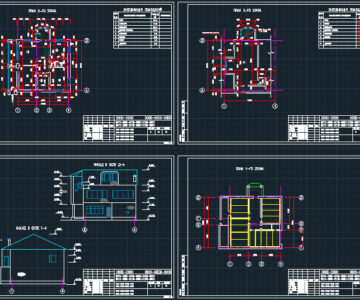

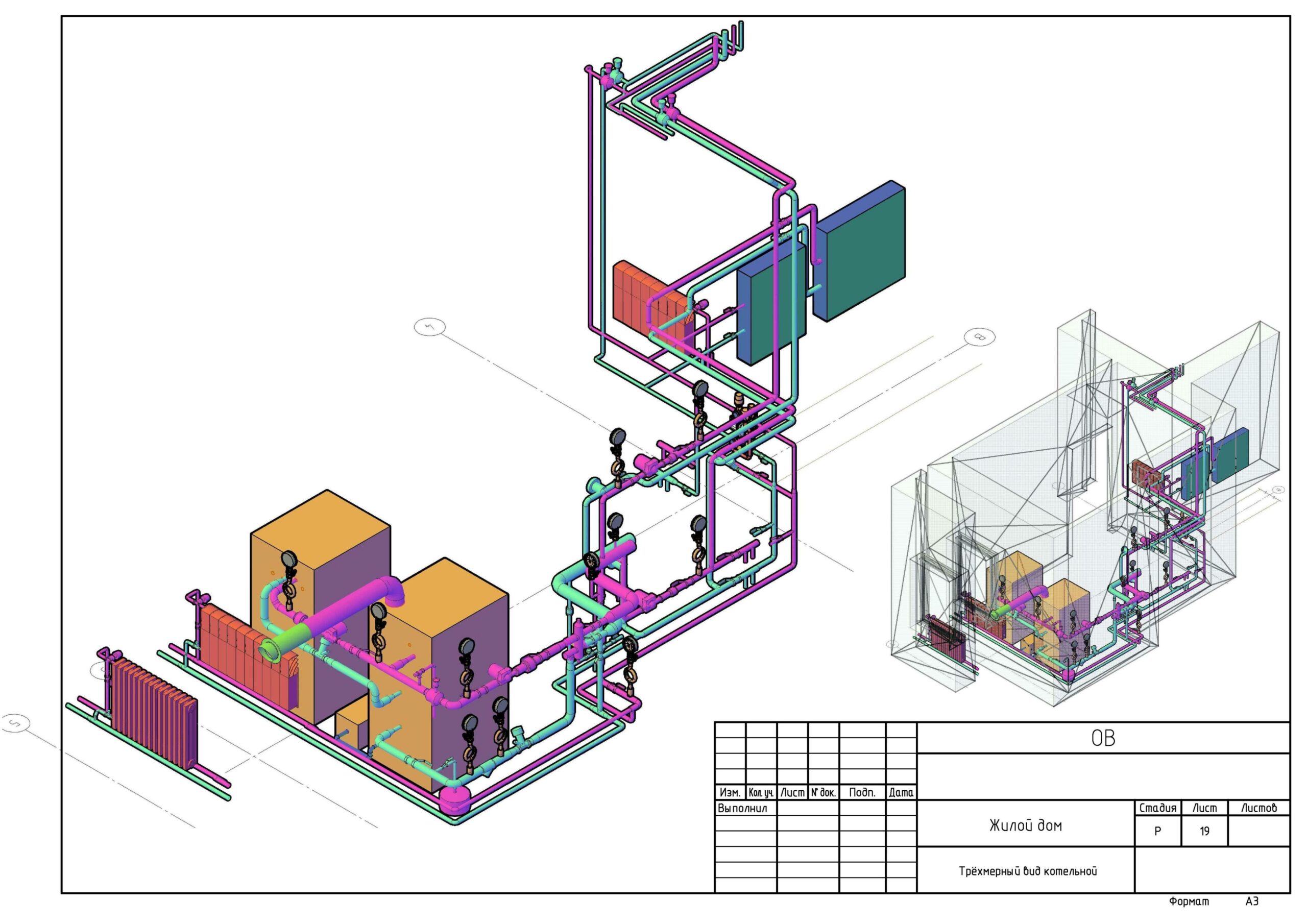

Рабочий проект отопления (2d) и котельной (3d) частного трёхэтажного дома с подвалом.
Мощность котла 35 кВт. Среда выполнения: AutoCAD Architecture 2011, SPDS 8. MagiCAD 2011.11 x64.

Источник теплоснабжения – напольный газовый конденсационный одноконтурный котёл, расположенный в топочной на отм. -0,60 в осях 2-3, В-Г.
Котёл производства Vaillant (Германия) марки ecoVIT 366/4 мощностью 34 кВт, оснащённый штатной автоматикой - регулятором VRC 470/470F, осуществляющим погодозависимое регулирование температуры теплоносителя по температуре наружного воздуха и приготопление горячий воды (ГВС) в ёмкостном водонагревателе (бойлере) косвенного нагрева по приоритету над отоплением.
Приоритет ГВС над отоплением осуществляется переключением (в противофазе) насосов контуров отопления и греющего контура ГВС от котла.
Эффективный водонгреватель actoSTOR VIH K 300 (также производства Vaillant) объёмом V=150 л. осуществляет послойный нагрев воды в баке с помощью встроенного теплообменника, что обеспечивает практически бесперебойное потребление горячей воды (в пределах мощности теплообменника бойлера).
К котлу используется нейтрализатор угольной кислоты, образование которой свойственно котлам конденсационного типа.
Теплоноситель – вода.
Расчётный температурный перепад для системы отопления 80-60 °С.
Расчётная температура наружного воздуха -25 °С в соответствии с СП 131.13330.2012 "Строительная климатология".
