Отопление и вентиляция 24-х квартирного дома

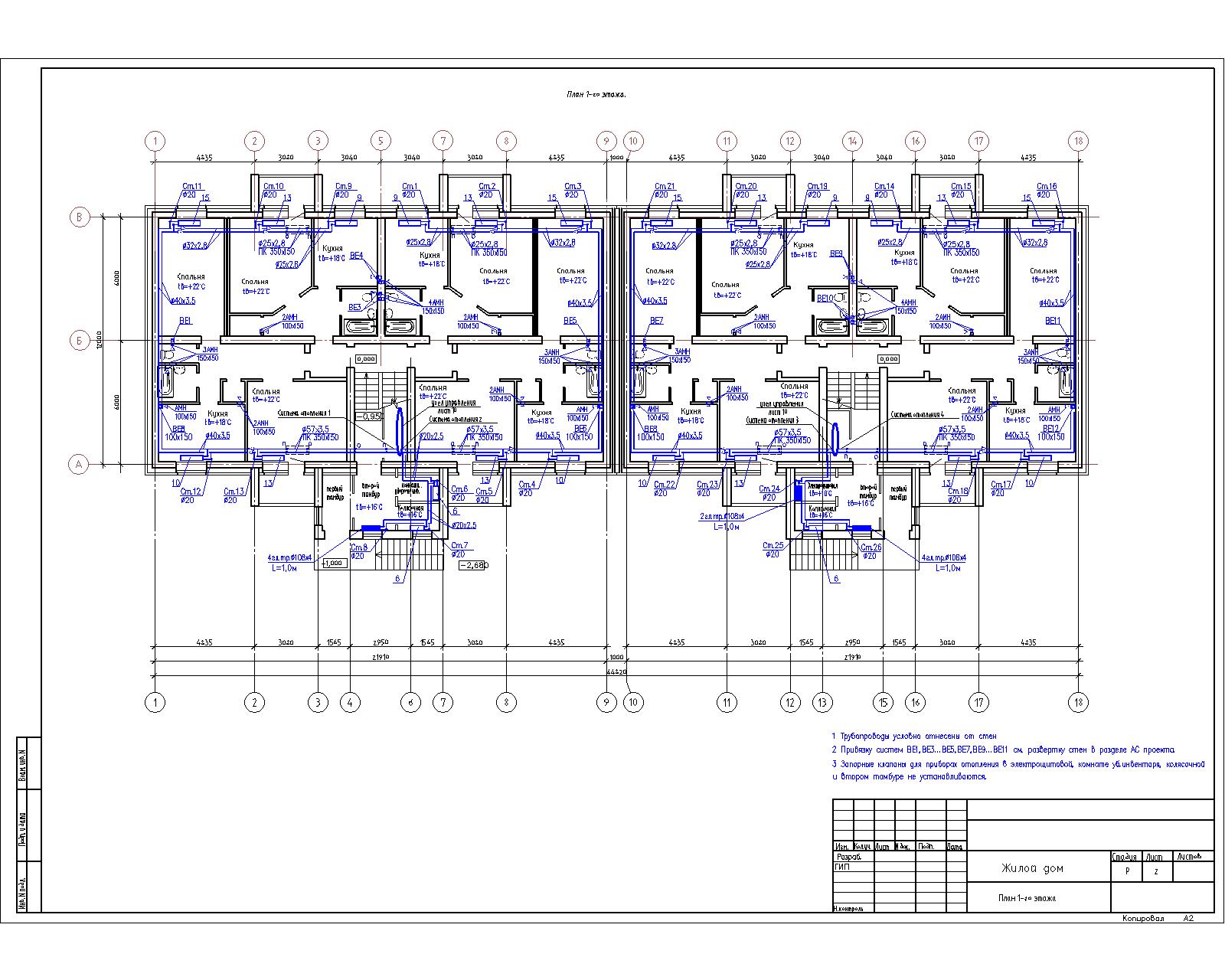

На чертеже схема отопления и естественной вентиляции, а также схема сборного узла управления
Расчетная температура наружного воздуха принята для проектирования: в холодный период (по параметрам Б) - минус 46°C
Теплоноситель - вода с параметрами 80-70°С
Система отопления - тупиковая, двухтрубная, с нижней разводкой теплоносителя. В качестве отопительных приборов в квартирах приняты радиаторы чугунные "МС-140" и в помещении электощитовой регистр из гладких труб ∅108х4 мм ГОСТ 10704-91.

Состав: Планы, Система отопления в осях, Схема систем, общие данные, спецификация Язык документа

Софт: AutoCAD 2009
