Отопление и вентиляция жилого дома г. Липецк

Пензенский государственный университет архитектуры и строительства
Кафедра "Теплогазоснабжение и вентиляция"
Курсовой проект по дисциплине "Теплогазоснабжение с основами теплотехники"
На тему: "Отопление и вентиляция жилого дома"
Пенза 2014

В данном проекте рассматривается система отопления, вентиляции и газоснабжения жилого дома. Произведен теплотехнический расчет стен, покрытия, перекрытия, световых проемов, наружных дверей, расчет теплопотерь наружными ограждениями помещений, гидравлический расчет системы отопления, расчет отопительных приборов, расчет естественной вентиляции, расчет холодильной мощности кондиционера, проектное решение по организации газоснабжения жилого дома.

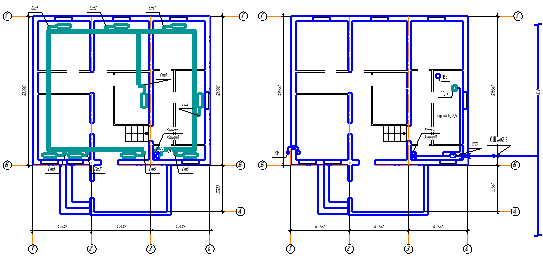

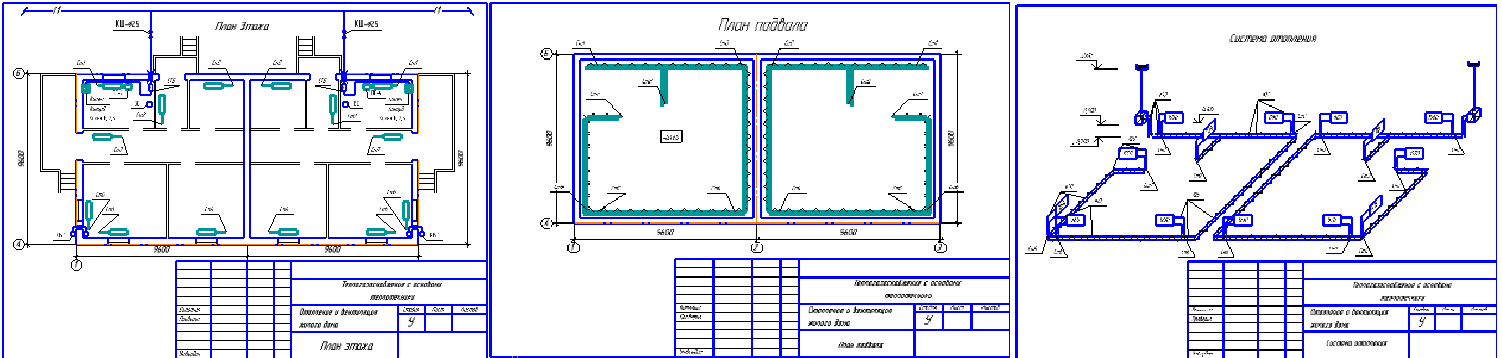

Графическая часть содержит: план этажа с расстановкой отопительных приборов и прокладкой магистрали системы отопления, план этажа с системой газоснабжения и местом установки кондиционера, аксонометрическая схема системы отопления, аксонометрическая схема системы газоснабжения, разрез здания и схема вентиляции.
Курсовой проект содержит: 5 листов формата А4, графической части, 35 листов пояснительной записки, 2-е таблицы с гидравлическим расчетом системы отопления, ведомость расчета теплопотерь и бытовых теплопоступлений.

Исходные данные
В качестве района застройки принят город Липецк, имеющий следующие климатические характеристики:
Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92: t_н=t_(хп(0,92))=-27˚С;
Продолжительность периода со среднесуточной температурой воздуха не превышающей 8оС Z_оп=202 сут;
Средняя температура воздуха t_оп=-3,4˚С;
Зона эксплуатации – А.

Состав: Разрез 1-1, Вентиляция естественная, Система отопления, Схема газопровода, План этажа Язык документа

Софт: КОМПАС-3D V15

Файлы:
Гидравлический расчет системы отопления ГЦК.xlsx
Аксонометрическая схема системы отопления.cdw
Гидравлический расчет системы отопления МЦК.xlsx
План этажа.cdw
Аксонометрическая схема системы газоснабжения.cdw
Разрез и вентиляция Н.cdw
Пояснительная записка.docx
Ведомость расчета теплопотерь.xlsx
План подвала.cdw
