Отопление и вентиляция жилого здания

Санкт-Петербургский государственный архитектурно-строительный университет
Кафедра теплогазоснабжения и вентиляции
Курсовая работа по дисциплине "теплогазоснабжение и вентиляция"
На тему "Отопление и вентиляция жилого здания"
Санкт-Петербург 2017

Исходные данные
Город Иркутск
Влажностные условия эксплуатации А
Расчетная температура наружного воздуха, tн, ◦С - 33
Продолжительность отопительного периода, zот , сут 232
Средняя температура воздуха отопительного периода, tот , ◦С -7,7
Вариант плана 1-го этажа 3
Этажность здания 4
Высота этажа
(от пола до пола следующего этажа), м 3,3
Высота подвала
(от пола подвала до пола 1-го этажа), м 2,5
Характеристика системы отопления 1тр., Т
Ориентация главного фасада З
Толщина внутренних капитальных стен (кирпич), мм 400
Толщина перегородок, мм 150
Толщина межэтажных перекрытий (кирпич), мм 300
Содержание

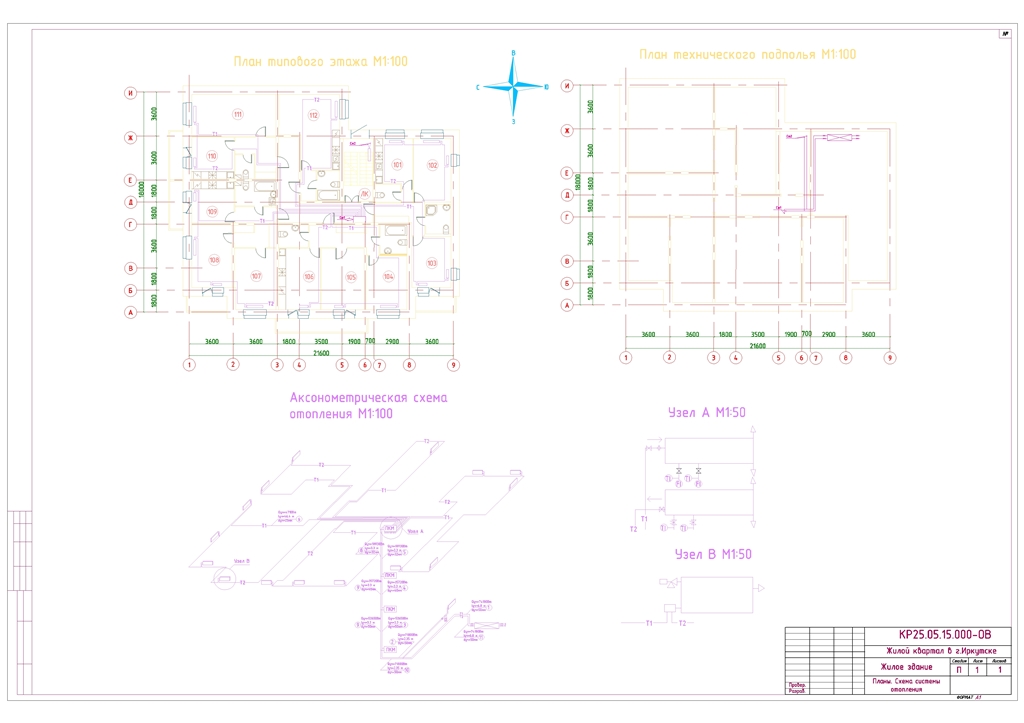

Графическая часть
План типового этажа
План технического подполья
Аксонометрическая схема
Узлы
Текстовая часть
Теплотехнический расчет наружных ограждений
Расчет тепловых потерь здания
Конструирование системы отопления
Расчет отопительных приборов
Гидравлический расчет трубопроводов системы отопления
Используемая литература

Состав: План типового этажа, план технического подполья, аксонометрическая схема,узлы присоединения,теплотехнический расчет наружных ограждений, расчет тепловых потерь, расчет отопительных приборов,гидравлический расчет Язык документа

Софт: AutoCAD 2016

Каталог / Инженерные системы / Теплоснабжение / Отопление и вентиляция жилого здания

Просмотр файлов
ГРАФИКА.dwg
ЗАПИСКА.docx
