Пластинчатый теплообменник ТПР 04-7-1-NT

теплообменник пластинчатый ТПР 04-7-1-NT

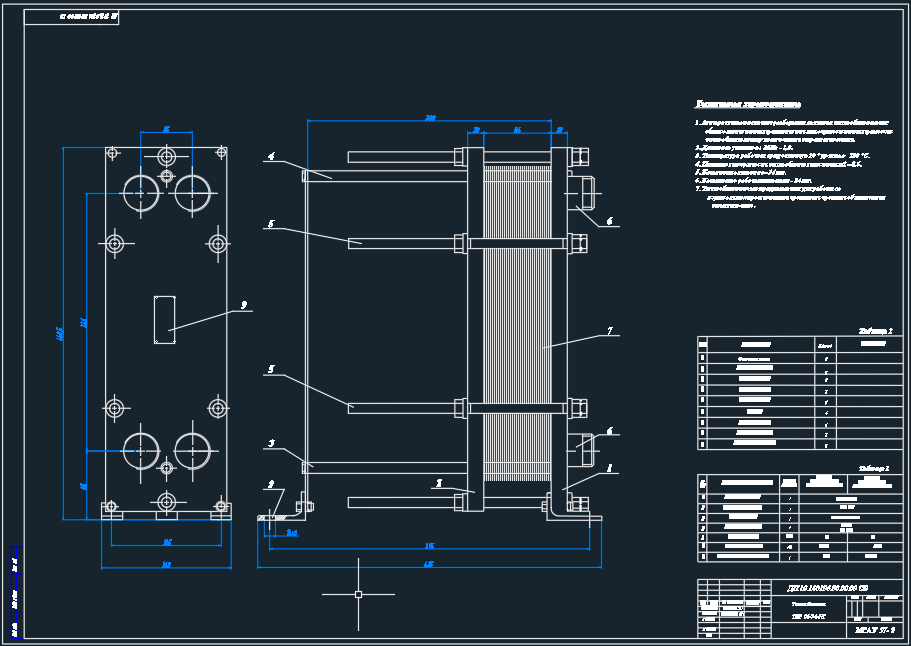

Техническая характеристика
1. Аппарат пластинчатый разборный является теплообменником общего назначения предназначен для осуществления процессов теплообмена между жидкостями, парами и газами.
2. Давление условное : МПа - 1,0.
3. Температура рабочих сред от минус 20 до плюс 180 С.
4. Площадь поверхности теплообмена пластины м2 - 0,6.
5. Количество пластин - 36 шт.
6. Количество рабочих пластин - 34 шт.
7. Теплообменник не предназначен для работы со взрыво и пожароопасными средами и средами обладающим токсичностью.

Состав: Вид общий (ВО) Язык документа
