Поверочный расчет котлоагрегата ДЕ 25 24 ГМ

Курский монтажный техникум
Отделение ТТО
Курсовой проект по дисциплине "Котельные установки"
На тему "Поверочный расчет котлоагрегата ДЕ 25 24 ГМ"
Курск 2013

Краткое описание котельного агрегата.
Техническая характеристика.
Паропроизводительность — 25 т/ч
Давление — 24 кгс/см2.
Температура пара: насыщенного — 221°С, слабоперегретого — 230°С Площадь поверхности нагрева: радиационной — 60,46 м2, конвективной —200,6 м2
КПД (при сжигании природного газа) 92,02%
Тип топочного устройства — горелка ГМП-16(1)
Гaбаритные размеры (c площадками и лестницами): длина — 10195 м, ширина — 5315 м
Высота (от пола до основания верхнего барабана) 6098 м
Масса в объеме заводской поставки — 24,513 кг, Изготовитель — БиК3
Гaзомазутные вертикальные водотрубные котельные агрегаты типа ДЕ паропроизводительностью 25 т/ч c рабочим давлением 24 кгс/см2 предназначены для выработки насыщенного или слабоперегретого пара, идущего на технологические нужды промышленных предприятии, в системе отопления, вентиляции и горячего водоснабжения. Топочная камера размещается сбоку от конвективного пучка, образованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах.

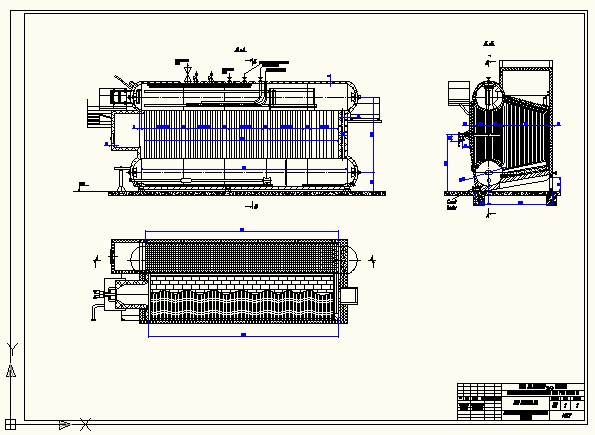

Состав: Поперечный и продольный разрез Язык документа
