Проектирование производственно-отопительной котельной с котлами ДКВР 6,5-13

Магнитогорский государственный технический университет им. Г.И.Носова
Кафедра теплотехнических и энергетических систем
Курсовой проект по дисциплине: "Источники и системы теплоснабжения промышленных предприятий"
На тему: "Проектирование производственно-отопительной котельной с котлами ДКВР 6,5-13"
Магнитогорск, 2009

В данной курсовой работе выполнен проект производственно-отопительной котельной, расположенной в г.Владимир. В качестве топлива используется природный газ второй нитки газопровода Ставрополь-Москва.
Котельная используется для снабжения паром промышленного предприятия и для отоп-ления жилого района. Тепловые нагрузки на технологические нужды – 9 тонн пара в час; на отопление и вентиляцию – 16 ГДж/час; на ГВС – 8 ГДж/час.
С производства конденсат возвращается с температурой tконд.техн.=75°С в количестве 65%
В котельной применяются котлы марки ДКВР-6,5-13 производства Бийского котельного за-вода.
Теплоснабжение района осуществляется по двухтрубной закрытой схеме. Расчетные параметры теплоносителя: подающий трубопровод – 130°С; обратный трубопровод – 70°С.

Состав: Пояснительная записка, компоновка котельной, тепловая схема котельной Язык документа

Софт: AutoCAD 2012

Каталог / Инженерные системы / Теплоснабжение / Проектирование производственно-отопительной котельной с котлами ДКВР 6,5-13

Просмотр файлов

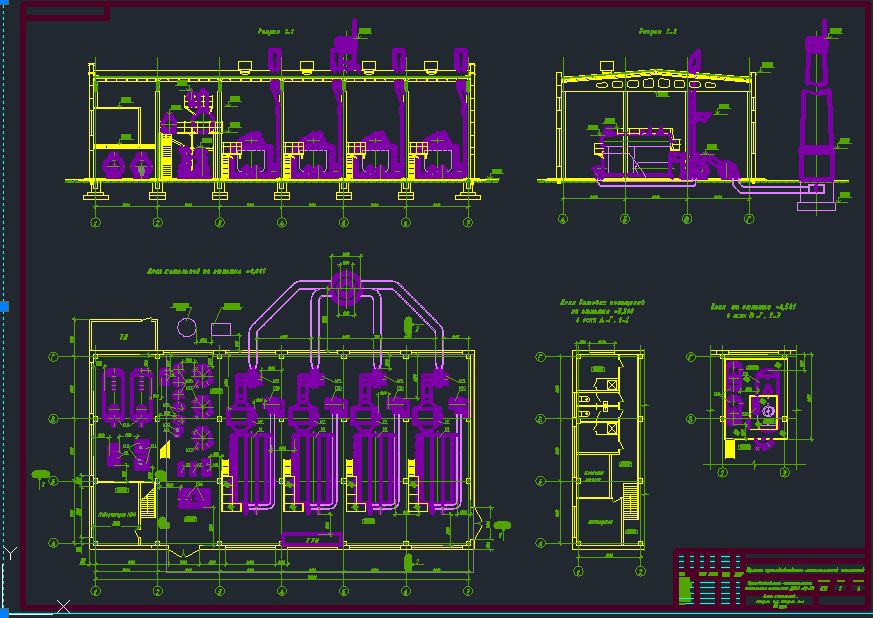

Компоновка котельной.dwg
Проектирование производственно-отопительной котельной с котлами ДКВР 6,5-13.docx
Тепловая схема котельной.dwg
