"Проектирование системы отопления двухэтажного жилого здания в г. Лерик"

Тюменский Индустриальный Университет
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине " Теплогазоснабжение и вентиляция"
На тему:"Проектирование системы отопления двухэтажного жилого здания в г. Лерик"
Тюмень 2017

1. Исходные данные
1. Район строительства – г. Лерик.
2. Ориентация фасада – Запад.
3. Температура наружного воздуха наиболее холодной пятидневки,
t5 = -9℃.
4. Средняя температура отопительного периода, tcp = -3,1℃.
5. Продолжительность отопительного периода, Z = 162 сут.
6. Тип системы отопления: двухтрубная с нижней разводкой.
7. Параметры теплоносителя в системе отопления: tг = 95℃, tобр = 70℃.
Характеристики здания:
• высота этажа - 3 м;
• размер окон - 1,5×1,5 м;
• размер окна в подъезде - 1,5×0,7 м;
• наружная дверь - 2×0,7 м;
• подвал без окон.
Внутренняя температура в помещении:
• в угловых комнатах: +20°C;
• в рядовых комнатах: +20°C;
• в кухне: +20°C;
• на лестничной клетке: +16°C;
• в санузлах: +18°C;
• в коридорах : +18°C;
• во внутренних комнатах: +20°C.
Температура в подвале здания: +5°C.

В состав работы входит расчетно-пояснительная записка на 15-20 листах формата А4 и чертеж на листе формата А1.

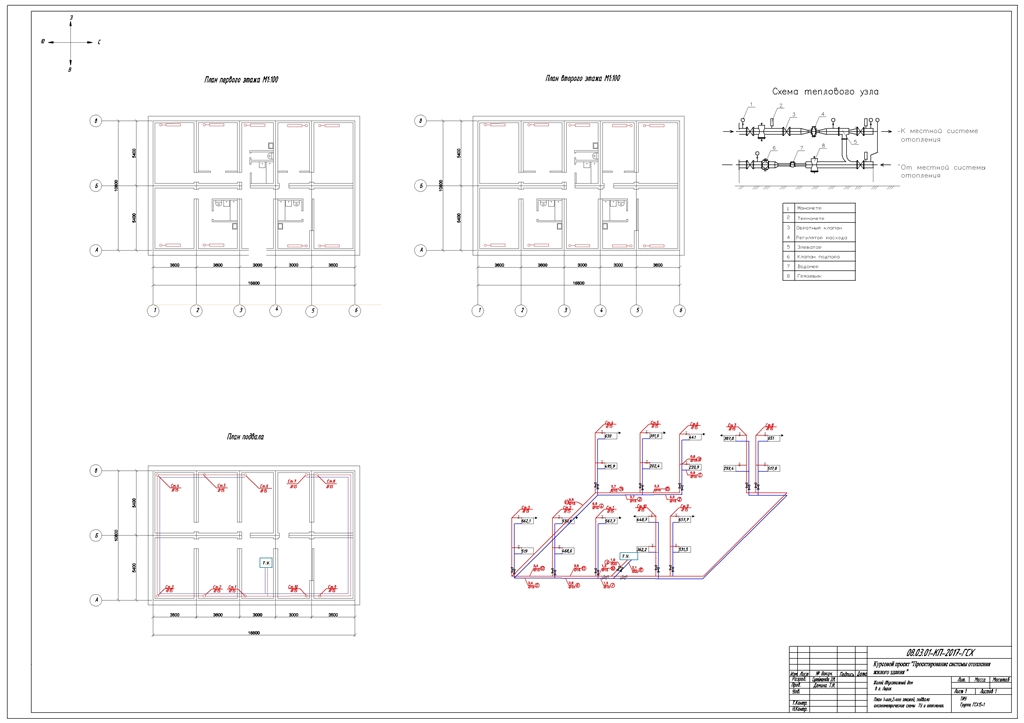

На чертеже размещаются: план 1-го и 2-го этажей, план подвала и чердака, аксонометрические схемы систем отопления и вентиляции, эле-ваторный узел или узел ввода теплосети, спецификация основных мате-риалов.
В курсовой работе необходимо выделить три основных раздела:
1) строительная теплотехника и определение тепловых нагрузок;
2) отопление;
3) естественная вентиляция.

Содержание:
1. Исходные данные 3
2. Теплотехнический расчет наружных ограждений 4
2.1 Теплотехнический расчет стены 4
2.2 Теплотехнический расчет чердачного и подвального перекрытий 7
2.3 Теплотехнический расчет окна и двери 7
3. Расчет тепловлажностного режима здания 9
4. Расчет тепловой нагрузки 11
4.1 Расчет тепловых потерь через наружные ограждения 11
4.2 Расчет полных тепловых потерь здания и мощности системы
отопления 16
4.3 Расчет удельной тепловой характеристики здания 19
4.4 Расчет площади поверхности отопительных приборов 19
5. Гидравлический расчет системы отопления 23
Список литературы 28
Приложение А

Состав: План 1-го, 2-го этажей , подвала, аксонрметрические схемы ТУ и отопления, ПЗ Язык документа

Софт: AutoCAD 2016

Файлы:
методичка( по ТГВ).doc
Elvira_TGV_gotovoe.dwg
TGV_ELVIRA_S_1.docx
