Расчет системы отопления жилого здания
Бендерский Политехнический Филиал Приднестровского Государственного Университета им. Т.Г. Шевченко
Кафедра Теплогазаснабжение и вентиляция
Курсовой проект по дисциплине "Отопление"
На тему: "Отопление жилого здания" Бендеры 2017
Характеристика и параметры системы отопления:
Разводка магистралей системы отопления – нижняя,
Схема движения теплоносителя – тупиковая,
Величина рабочего располагаемого давления в системе отопления Р1 – Р2 – 7000 Па.
Характеристика и параметры тепловых сетей:
Теплоснабжение центральное,
Температура теплоносителя Т1– 150 ℃,
Температура теплоносителя Т2 – 70 ℃,
Для снижения температуры теплоносителя в системе отопления до необходимой tг – tо = 95 – 70 ℃, будем использовать – водоструйный элеватор.
ВВЕДЕНИЕ
ОБЩИЙ РАЗДЕЛ
РАСЧЕТНО – ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
ИСХОДНЫЕ ДАННЫЕ
1.2 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ НАРУЖНЫХ ОГРАЖДЕНИЙ…
13. РАСЧЕТ ТЕПЛОВОЙ М Аксонометрическая схема
системы отопленияОЩНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ..
1.4 КОНСТРУИРОВАНИЕ СИСТЕМЫ ОТОПЛЕНИЯ…
1.5 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОПРОВОДОВ СИСТЕМЫ ОТОПЛЕНИЯ
1.6 ТЕПЛОВОЙ РАСЧЕТ ОТОПИТЕЛЬНЫХ ПРИБОРОВ
1.7 ПОДБОР ОБОРУДОВАНИЯ ТЕПЛОВОГО УЗЛА
ВЫВОД
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

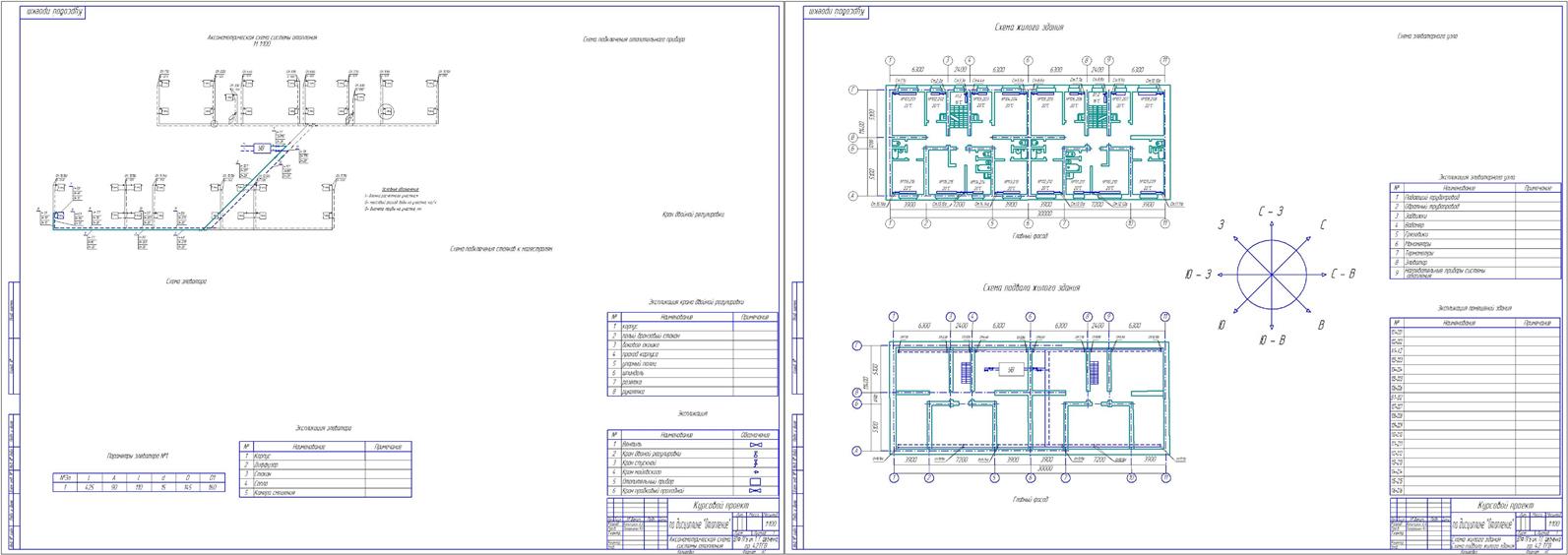

Состав: Аксонометрическая схема системы отопления
Софт: КОМПАС-3D 16,1
