Расчёт и проектирование распределительных сетей теплоснабжения микрорайона в г.Ижевск

ИжГТУ, строительство, теплоснабжение, расчёт и проектирование распределительных сетей теплоснабжения микрорайона, 2012

1. Проектирование распределительных сетей теплоснабжения ведется для 5-ти зданий улицы Ракетная города Ижевск (tн=-34°С).
Дома №1 и №2 9-и этажные, состоящие из 4-ех и 3-х секций соответственно. Дома №3 и №5 5-и этажны
е, состоящие из 4-х и 3-х секций соответственно. Дом №4 4-х этажное общественное здание. Высота этажа жилых домов 3м, общественного здания 3.3м. Размер одной секции дома №1 и №3 23.25x15, №2 23х15, №4 45х21, №5 23.68х12.
В каждой секции, на каждом этаже располагаются 4 квартиры, в каждой квартире живут 4 человека. В каждой квартире имеется 3 водоразборной точки, потребляющие горячую воду. Количество секционных узлов системы горячего водоснабжения совпадает с количеством секций в здании. В каждом здании находится по одному тепловому пункту с независимой схемой присоединения.
2. В качестве теплоносителя является вода с параметрами в Т1-Т2: 130-70 С, в ГВС: 60-45 С. Источник теплоносителя-ЦТП.
3.При прокладке в лотках Кл 90-45, Кл 60-45 используются трубы стальные по ГОСТ 3262-75* для тепловых сетей из сшитого полиэтилена по ТУ 2248-039-00284581-99 утепленные минераловатными матами для системы ГВС, а при беcканальной прокладке используются предизолированные ППУ трубы по ГОСТ 30732-2001 и СТ 4937-001-18929664-04 для тепловых сетей и трубы из сшитого полиэтилена по ТУ 2248-039-00284581-99 утепленные навесной ППУ изоляцией для системы ГВС.

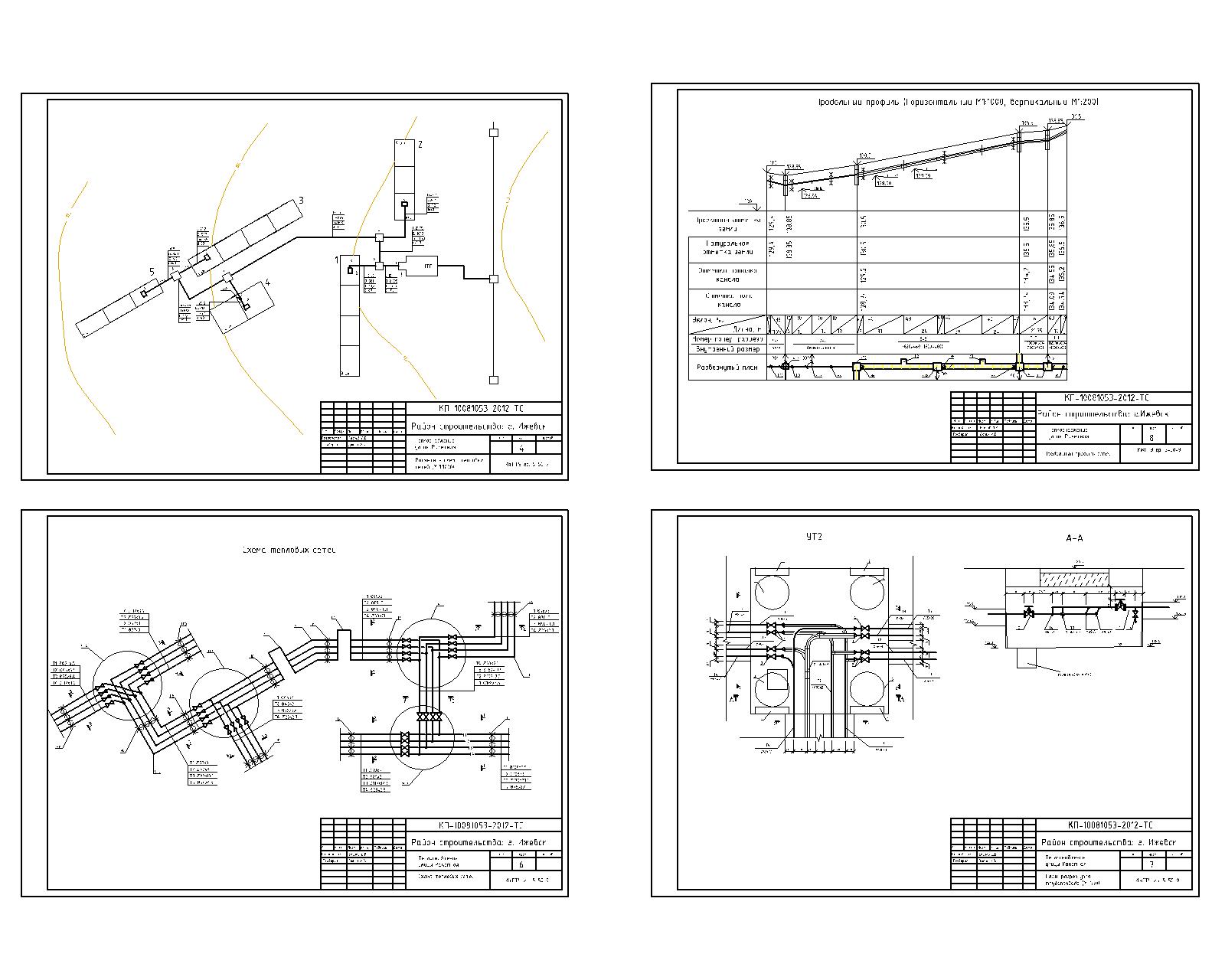

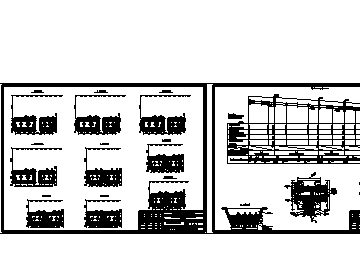

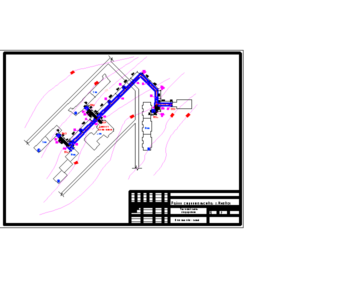

Состав: Общие данные(ТС), План тепловых сетей (М1:1000)(ТС), Расчетная схема сетей ГВС (М1:1000)(ТС),Расчетная схема тепловых сетей (М1:1000)(ТС),Схема тепловых сетей(ТС),План,разрез узла трубопровода УТ2(1:50)(ТС),Продольный профиль сетей(ТС), Разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6 (М1:20)(ТС), Разрезы 7-7, 8-8, 9-9 (М1:20)(ТС), пояснительная записка, расчеты в программе MS Exel Язык документа

Софт: AutoCAD 13 SP2

Сайт: www

Каталог / Инженерные системы / Теплоснабжение / Расчёт и проектирование распределительных сетей теплоснабжения микрорайона в г.Ижевск

Просмотр файлов
ЕДВ/Пояснительная записка.docx
ЕДВ/теплоснабжение расчеты.xls
ЕДВ/теплоснабжение.dwg
ЕДВ
