Спиральный теплообменный аппарат

Азово-черноморская Государственная Агроинженерная академия
Кафедра энергетики
Курсовая работа по дисциплине "Тепломассообменное оборудование предприятий"
На тему: "Расчет спирального теплообменного аппарата"
Зерноград 2013

В данной курсовой работе проведены тепловой, конструктивный и гидравлический расчёты спирального теплообменника, а также определены коэффициенты теплоотдачи нагреваемого и греющего теплоносителей.

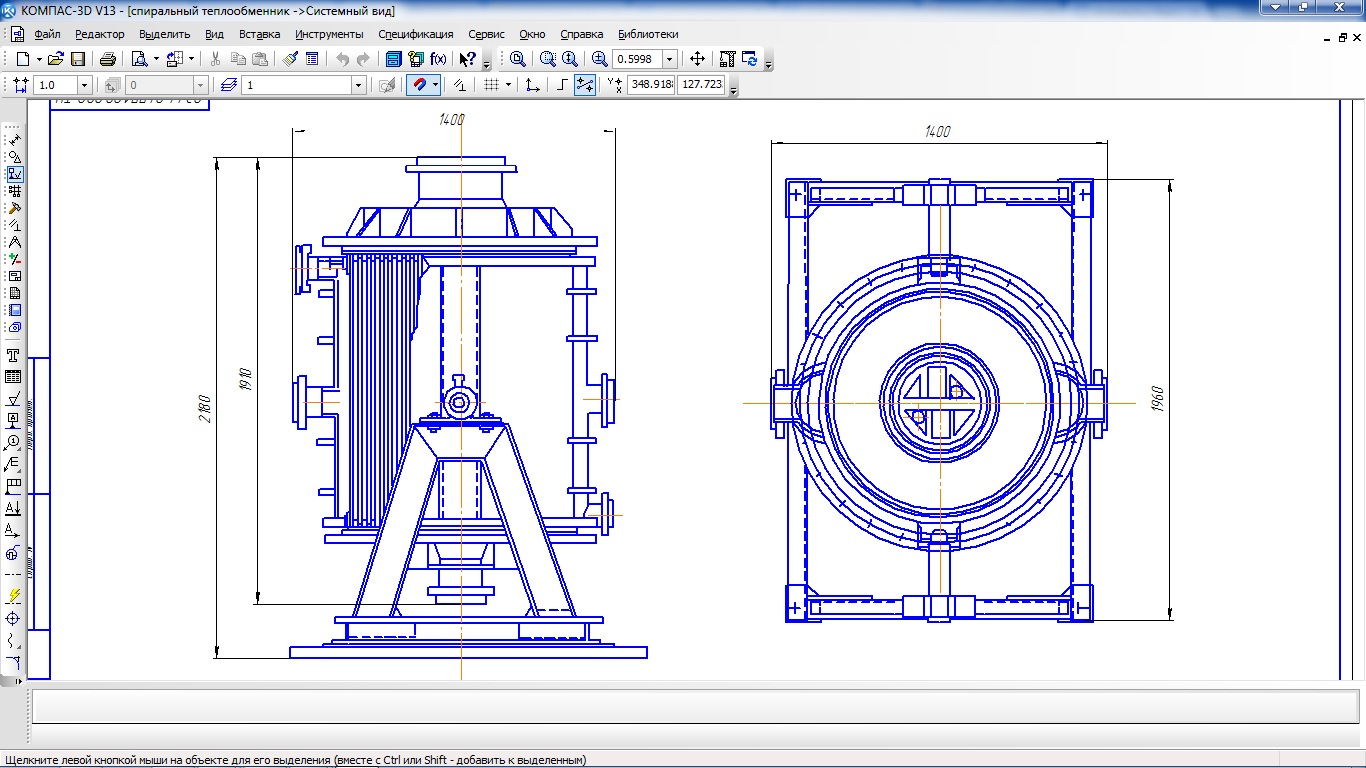

Графическая часть выполненная на листе формат А2, и представяет собой общий вид спирального теплообменного аппарата

Характеристика спирального теплообменника из углеродистой стали:
Поверхность теплообмена,100 м ;
Ширина канала, 12 мм;
Общая высота, 2180 мм;
Высота аппарата, 1910 мм;
Ширина, 1400 мм;
Длина, 1960 мм;
Dу=150
Ширина ленты, 1250 мм;
Длина канала, 40 м;
Площадь поперечного сечения канала, 0,015 м
Пропускная способность при скорости 1 м/с, 54 м /ч;
Масса , 6000 кг.

Состав: Вид общий (ВО), ПЗ Язык документа

Софт: Компас-3D 13 sp2

Каталог / Инженерные системы / Теплоснабжение / Спиральный теплообменный аппарат

Просмотр файлов
Мой курсач по ТМОО в рамке (готово).doc
спиральный теплообменник.cdw
