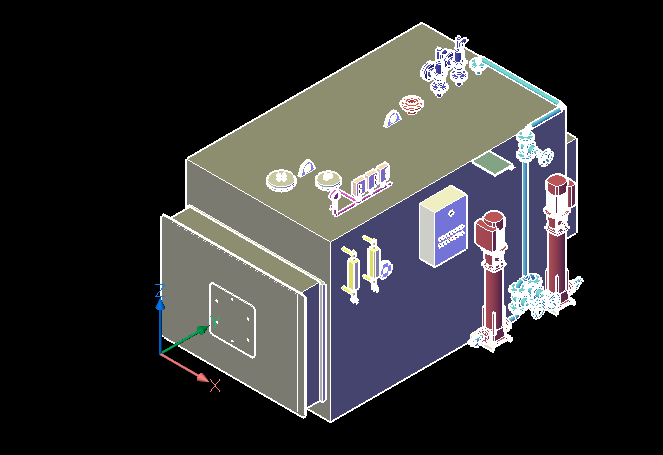

Техническое перевооружение котельной. Раздел ТМ (паровая часть). Котел ICI Caldaie BX-300

Техническое перевооружение котельной. Установка парового котла ICI Caldaie BX-300, обвязка пароводяного теплообменника, установка конденсатных баков, водоснабжение, ХВО.

Исходные данные:
Установленная мощность котельной (паровая часть): 349 кВт
Топливо: природный газ с теплотой сгорания 7950 ккал/м3, плотностью 0,676 кг/нм3
Котлы: согласно технического задания выданного заказчиком к установке принят котел ICI Caldaie
BX-300- 1 шт.
со следующими характеристиками:
- паропроизводительность котла, - 530 кг/ч
- КПД котла, % - 92 %
- общая теплопроизводительность - 300 000 ккал/ч
- максимальное рабочее давление - 0,07 МПа
- объем котловой воды - 1050 л

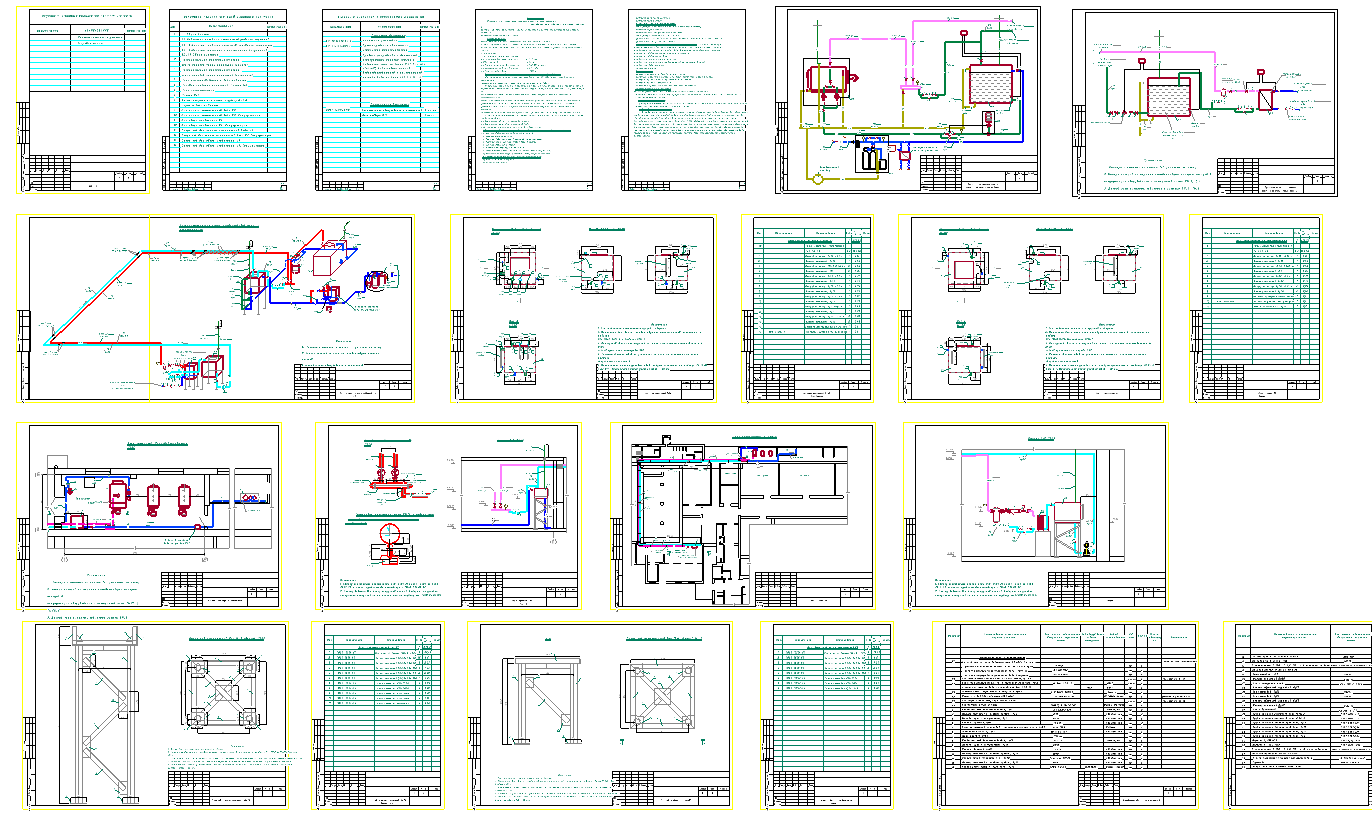

Состав: Принципиальная тепломеханическая схема, План котельной, Паровая гребенка, План пароснабжения, Разрез 1-1, Аксонометрическая схема трубопроводов, Бак запаса питательной воды, Бак сбора конденсата, Опоры, Спецификации

Софт: AutoCAD 2004
