Теплая стоянка на 10 машиномест

Раздел ОВ для автостоянки.

Проект выполнен на основании технического задания на проектирование архитектурно-строительных и технологических чертежей, СНиП 2-04-05-91*, ОНТП-01-91, СНиП 21-02-99, ВСН 01-89.
Общий расход тепла на отопление и горячее водоснабжение - 0,0695 Гкал/ч (59,8 кВт)
Теплоноситель для системы отопления - горячая вода Т1=70 С, Т2=40 С
Источник теплоснабжения - собственная котельная.
Расчетная температура наружного воздуха:
- зимой -35 С
- летом +21,8 С
Район строительства относится к нормальной зоне влажности
Барометрическое давление 990 ГПа
Средняя температура отопительного периода -5,9 С
Продолжительность отопительного периода 229 суток
Направление господствующих ветров:
- зимой ЮГ
- летом СЕВЕР
Скорость ветра для расчета инфильтрации 4,2 м/с.

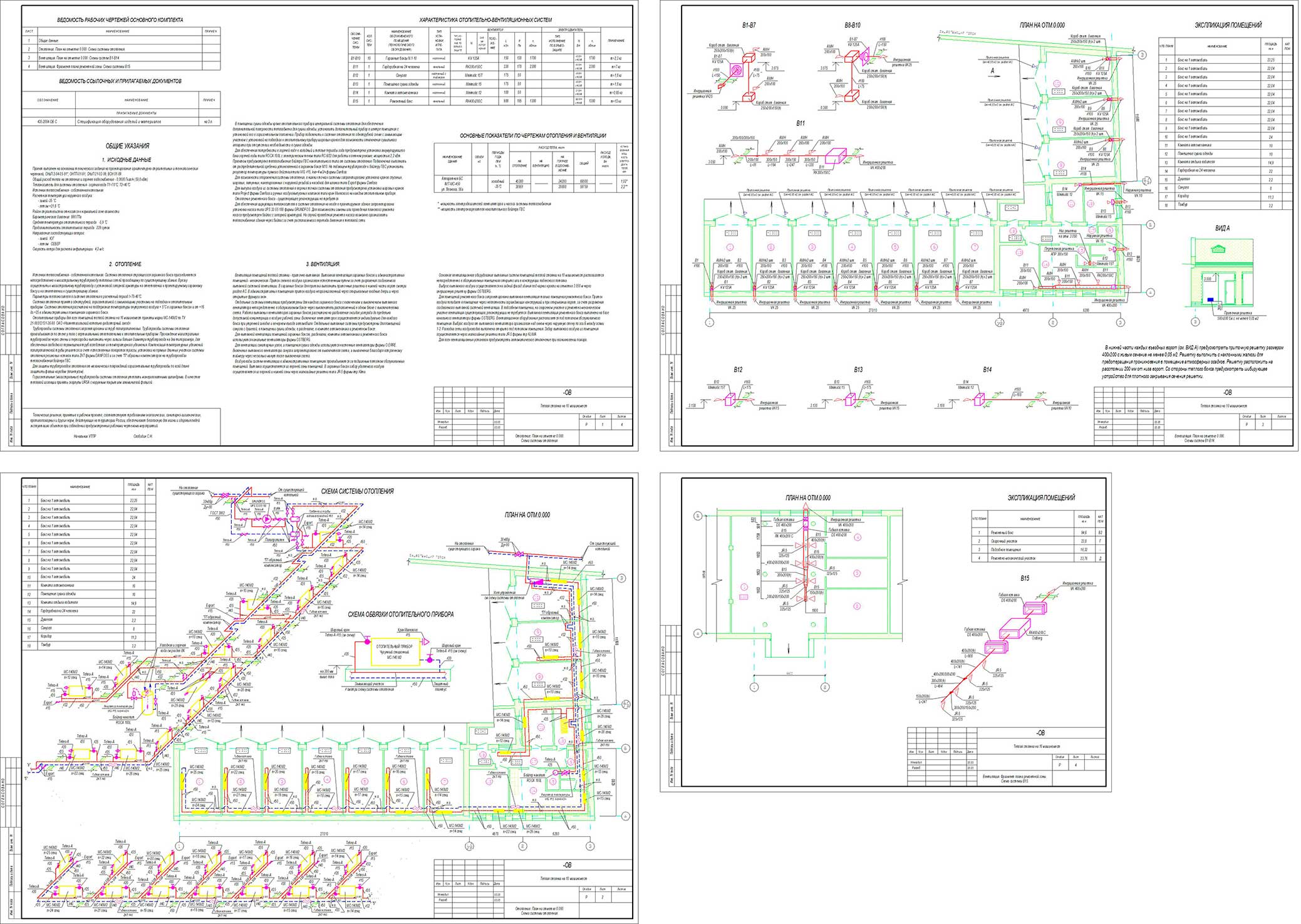

Состав: Общие данные, план с сетями, схема сетей Язык документа

Софт: AutoCAD, DWG

Каталог / Инженерные системы / Теплоснабжение / Теплая стоянка на 10 машиномест

Просмотр файлов
ОВ Полный Теплая стоянка на 10 машиномест.dwg
