Теплогазоснабжение и вентиляция двухэтажного таунхауса

ЛГТУ кафедра архитектуры
Теплогазоснабжение и вентиляция зданий и сооружений
Проектирование системы отопления и вентиляции двухэтажного жилого дома
липецк, 2013

Исходные данные:
1.Районстроительства – город Волгоград;
- Расчетная зимняя температура наружного воздуха наиболее холодных суток tх.с = -30оС, обеспеченностью 0,92;
- Расчетная зимняя температура наружного воздуха наиболее холодной пятидневкиtн5 = -25оС, обеспеченностью 0,92.
2. Внутренняя температура помещений tв = +18оС;
ГСОП= (tв- tот.пер.)ּzот.пер.= (18 –(-3,4))ּ182 = 390, =>,
Термическое сопротивление и коэффициент теплопередачи K=1/(R_о^ф )
стен - R_ст^ф = 1,5 м2•оС/Вт , Кст=0,67;
пола 1-го этажа - R_пол^ф = 2м2•оС/Вт ,Кпол=0,5;
чердачного перекрытия -R_черд^ф = 2м2•оС/Вт ,Кчерд=0,5.
3. Теплоноситель в системе отопления – вода tг = 90оС; t0 = 70оС.
4. Источник теплоты – районная котельная Тг=130оС; Т0=70оС.
5. Система отопления – индивидуальная поквартирная с установкой прибора учёта теплоты на каждой квартире.
6. Отопительные приборы – чугунные секционные радиаторы МС-140.

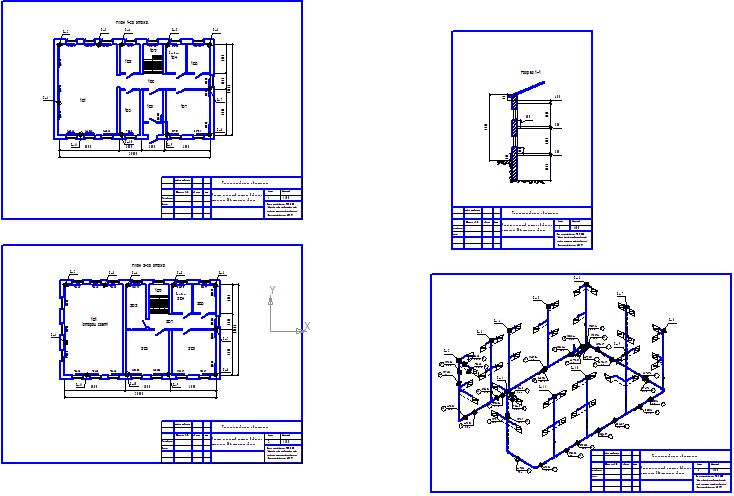

Состав: ПЗ, план первого этажа, план второго этажа, план подвала, план чердака, аксонометрическая схема системы отопления,аксонометрическая схема системы вентиляции Язык документа
