Операция Укомплектация-2

Теплообменник типа "труба в трубе"

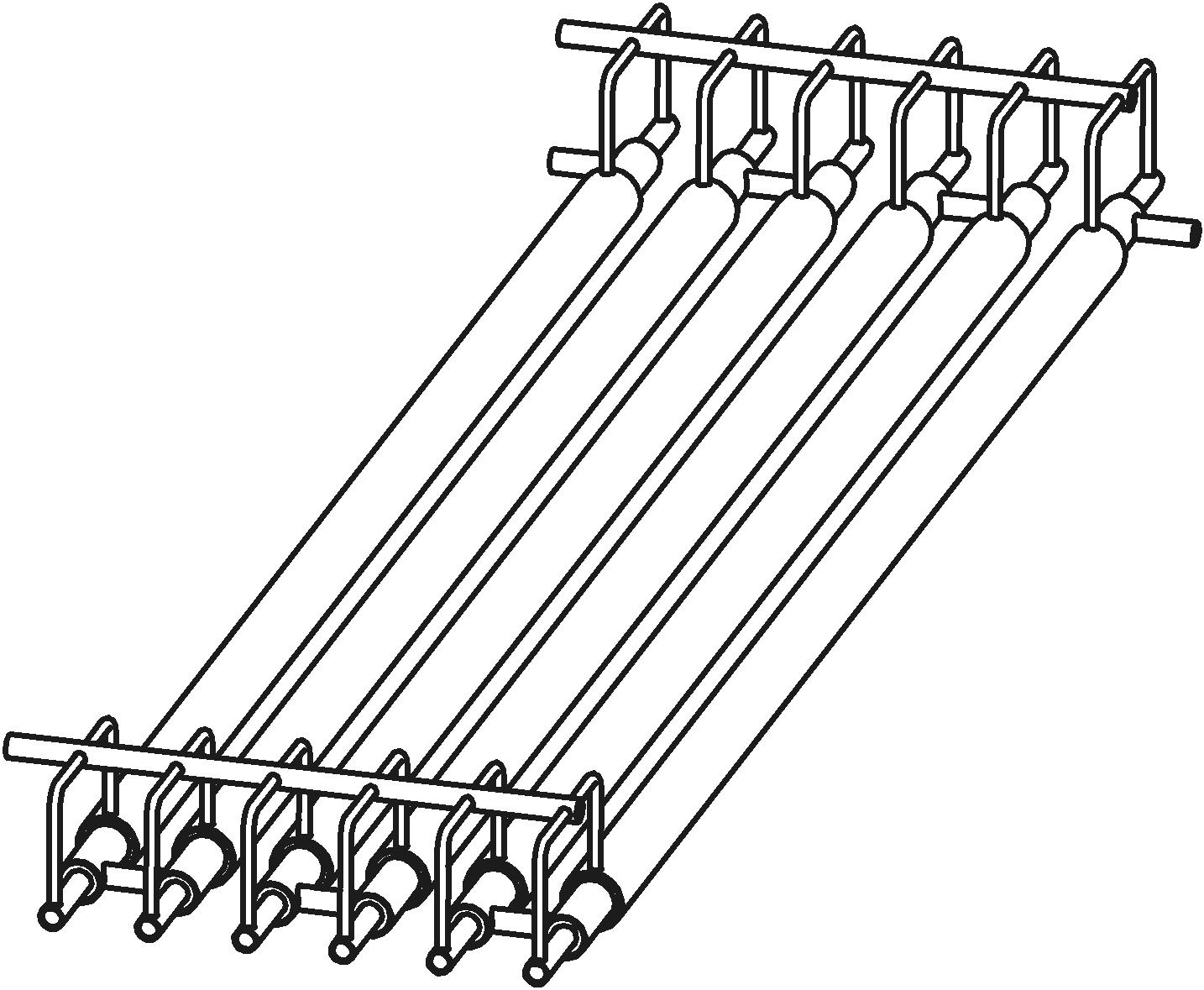

Данный теплообменник предназначен для жилых зданий, имеющих отопление, но не имеющих горячее водоснабжение. Конструкция представляет собой зигзагообразное расположение труб для нагрева холодной воды, которую обогревают и снаружи и внутри две трубы с горячей водой. Данный теплообменник изготовлен и установлен в одной столовой и в одном 3-х этажном многоквартирном доме.

Состав: Полный комплект конструкторской документации, 3D-модель Язык документа

Софт: Компас-3D 12

Каталог / Инженерные системы / Теплоснабжение / Теплообменник типа "труба в трубе"

Просмотр файлов
Теплообменник/Отвод - К-6.002.cdw
Теплообменник/Отвод - К-6.002.m3d
Теплообменник/Отвод - К-6.004.cdw
Теплообменник/Отвод - К-6.004.m3d
Теплообменник/Отвод - К-6.004.m3d.bak
Теплообменник/Распределитель - К-6.003.cdw
Теплообменник/Распределитель - К-6.003.m3d
Теплообменник/Секция 100 - копия/
Теплообменник/Секция 100 - копия/~$кция - К-6.100-01.a3~
Теплообменник/Секция 100 - копия/Заглушка - К-6.104.cdw
Теплообменник/Секция 100 - копия/Заглушка - К-6.104.m3d
Теплообменник/Секция 100 - копия/Заглушка - К-6.105.cdw
Теплообменник/Секция 100 - копия/Заглушка - К-6.105.m3d
Теплообменник/Секция 100 - копия/Заглушка - К-6.106.cdw
Теплообменник/Секция 100 - копия/Заглушка - К-6.106.m3d
Теплообменник/Секция 100 - копия/Секция - К-6.100.cdw
Теплообменник/Секция 100 - копия/Секция - К-6.100.spw
Теплообменник/Секция 100 - копия/Секция - К-6.100-01.a3d
Теплообменник/Секция 100 - копия/Труба - К-6.101.cdw
Теплообменник/Секция 100 - копия/Труба - К-6.101.m3d
Теплообменник/Секция 100 - копия/Труба - К-6.102.cdw
Теплообменник/Секция 100 - копия/Труба - К-6.102-01.m3d
Теплообменник/Секция 100 - копия/Труба - К-6.103.cdw
Теплообменник/Секция 100 - копия/Труба - К-6.103.m3d
Теплообменник/Секция 100/
Теплообменник/Секция 100/Заглушка - К-6.104.cdw
Теплообменник/Секция 100/Заглушка - К-6.104.m3d
Теплообменник/Секция 100/Заглушка - К-6.105.cdw
Теплообменник/Секция 100/Заглушка - К-6.105.m3d
Теплообменник/Секция 100/Заглушка - К-6.106.cdw
Теплообменник/Секция 100/Заглушка - К-6.106.m3d
Теплообменник/Секция 100/Секция - К-6.100.a3d
Теплообменник/Секция 100/Секция - К-6.100.cdw
Теплообменник/Секция 100/Секция - К-6.100.spw
Теплообменник/Секция 100/Труба - К-6.101.cdw
Теплообменник/Секция 100/Труба - К-6.101.m3d
Теплообменник/Секция 100/Труба - К-6.102.cdw
Теплообменник/Секция 100/Труба - К-6.102.m3d
Теплообменник/Секция 100/Труба - К-6.103.cdw
Теплообменник/Секция 100/Труба - К-6.103.m3d
Теплообменник/Теплообменник - К-6.000.a3d
Теплообменник/Теплообменник - К-6.000.a3d.bak
Теплообменник/Теплообменник - К-6.000.cdw
Теплообменник/Теплообменник - К-6.000.spw
Теплообменник/Теплообменник - К-6.000.spw.bak
Теплообменник/Теплообменник.jpg
Теплообменник/Труба - К-6.001.m3d
