Теплоснабжение микрорайона в г.Ижевск

Ижевский государственный технический университет
Кафедра Теплоснабжение Отопление Вентиляция и Кондиционирование
Курсовой проект по дисциплине "Теплоснабжение"
На тему «Теплоснабжение микрорайона в г.Ижевск»
Ижевск 2012

Район строительства город Ижевск. Микрорайон имеет практически ровный, спокойный рельеф. Температура наиболее холодной пятидневки с обеспеченностью 0,95 равна -34°С. Здания проектируются в жилом микрорайоне, со средним уровнем стоянием грунтовых вод и наличием малопросадочных грунтов.
В качестве задания для данного курсового проекта, взята часть микрорайона, а именно 4 жилых здания различной высоты (два 5-и этажные и два 10-и этажных) и 1 общественное здание (Детская поликлиника). Для данных объектов запроектированы водяные тепловые сети, в качестве теплоносителя, применяют горячую (перегретую) воду с температурой в подающем трубопроводе 150 0С, а в обратном трубопроводе - 700С.
В данном микрорайоне применяется подземная прокладка теплопроводов и системы ГВС. Подземная прокладка применяется канальная и бесканальная.
Количество секционных узлов зданий принято по количеству секций этих зданий. По СНиП 41-02-2003 «Тепловые сети», определяются минимально допустимые расстояния по горизонтали до надземных и подземных сооружений. Соблюдение данных величин обязательно.
Для отвода паводковых или атмо¬сферных вод перекрытие устанавливаем с поперечным уклоном около 1—2 %. Наружную поверхность стенок, пе¬рекрытия и дно канала покрываем гид-роизоляцией. Вода, попавшая в каналы, удаляется самотеком по лоткам, имею¬щим уклон не менее 0,002, в специальные приямки, из которых насосом откачивается в ка¬нализацию.
На участках также используется бесканальная прокладка. Для за-щиты трубопроводов от механических воздействий при этом способе прокладки применяем усиленную тепловую изо¬ляцию — оболочку.
Для компенсации тепловых удлинений предусматриваются П- образные компенсаторы, а для погашения нагрузок на трубопроводы применены неподвижные опоры. На трубопроводах предусмотрена отключающая арматура, расположенная в теплофикационных камерах, а также спускная для выпуска воды и воздуха. При подземной прокладке уклон ответвлений к отдельным домам принимаются по направлению к камере тепловой сети.

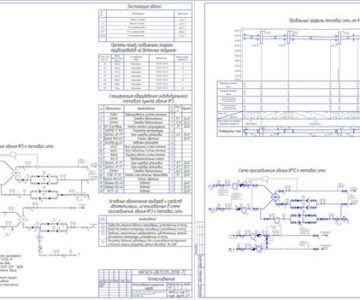

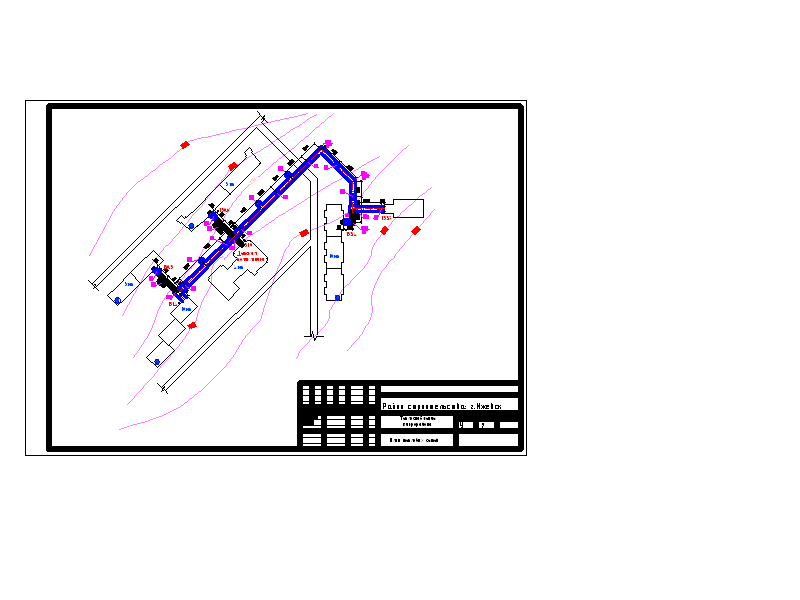

Состав: Общие данные, План теплосети, Монтажная схема, Продольный профиль, Проверка на вскипание, Спецификация. Расчтеные схемы, ПЗ Язык документа

Софт: AutoCAD 2007

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение микрорайона в г.Ижевск

Просмотр файлов
Теплоснабжение микрорайона/пояснилка.docx
Теплоснабжение микрорайона/расчет.xlsx
Теплоснабжение микрорайона/Теплоснабжение микрорайона.dwg
Теплоснабжение микрорайона
