Теплоснабжение промышленного предприятия

Саратовский Государственный Университет имени Гагария Ю.А.

Объектом разработки является промышленное предприятие.
Цель работы - проектирование и расчёт системы теплоснабжения промышленного предприятия с разработкой чертежей и спецификации.
В результате проектирования должны быть разработаны планы тепловых сетей и схемы трубопроводов, произведён гидравлический расчёт тепловых сетей, построены температурный, расходный и пьезометрический графики тепловых сетей, подобрано оборудование для котельной, а также составлена спецификация оборудования и материалов.

По расчетам и проектированию тепловых сетей промышленного предприятия:
- Разработаны план тепловых сетей и монтажная схема прокладки труб тепловых сетей, а также подобраны элементы трубопровода.
- Определена потеря давления в системе теплоснабжения
- Разработана спецификация потребных материалов и оборудования
- Построены температурный, пьезометрический и график расходов
- Подобраны сетевой и подпиточные насосы.
- Подобран теплообменник «Ридан» НН №08 О/С-16
- Подобран водогрейный котел ДЕ-6.4
- Принят ультразвуковой теплосчетчик СТД
Преимущества закрытой системы теплоснабжения - высокое качество горячего водоснабжения, энергосберегающий эффект. Недостаток –сложности водоподготовки из-за удаленности тепловых пунктов друг от друга.

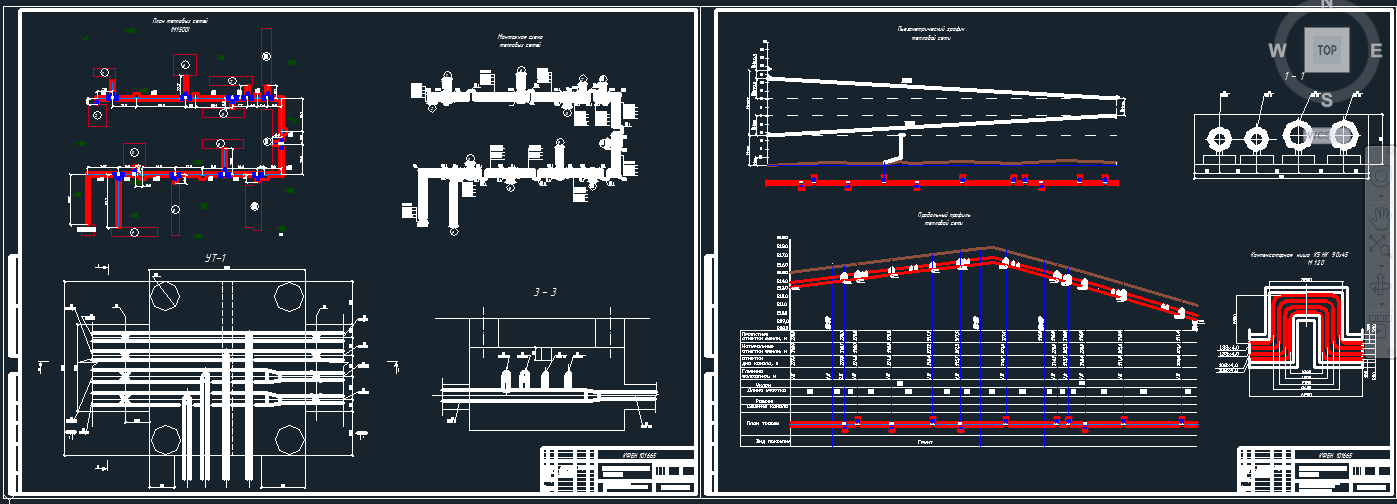

Состав: Генплан, монтажная схема, продольный профиль, пьезометрический график. ПЗ Язык документа

Софт: AutoCAD 2014

Сайт: www

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение промышленного предприятия

Просмотр файлов
графическая часть.dwg
теплоснабжение промышленного предприятия. Курин Е.И ТГС-52 .docx
