Узел коммерческого учета тепловой энергии

Проектом предусматривается организация узла коммерческого учета тепловой энергии на базе комплекта теплосчетчика ТСК-7-04. Административное здание Самарская область, г. Тольятти, ул. Баныкина, 66

Исходные данные
1. Задания Заказчика.
2. Технические условия на организацию узла коммерческого учета тепловой энергии №2018ТУ/2011 от 26.07.2011 г. г.., выданные ЗАО «ПТС».

Обоснование выбора теплосчетчика
Теплоноситель - вода с параметрами Т1=150°С, Т2=70°С.
Максимальная договорная тепловая нагрузка абонент: Qmax=0,594 Гкал/час, в том числе:
-на отопление: Qот=0,192 Гкал/час;
-на ГВС: Qгвс=0,402 Гкал/час;
Максимальный договорной расход теплоносителя составляет Gmax=7,425 т/час,
в том числе:
-на отопление: Gот=2,4 т/час;
-на ГВС: Gгвс=5,025 т/час;
Диаметр расходомера и его диапазон расходов подбирается таким образом, что бы он работал с нормируемой погрешностью при минимальных расходах.
Минимальная нагрузка теплопотребления объекта обуславливается работой системы теплоснабжения в межотопительный период. При этом нагрузка объекта составит Qгвс=0,402 Гкал/час. Водосчетчики должны обеспечивать измерение массы (объема) теплоносителя с относительной погрешностью не более 2 % в диапазоне расхода воды от 4 до 100 %. Расход теплоносителя составит 0,201 – 5,025т/ч.
Для учета теплоносителя применяем к установке на прямом и обратном трубопроводах электромагнитный преобразователь ПРЭМ dy 50 исп В1 фланцевый (при диаметре ввода dy100) с диапазоном расходов 0,16-72 куб.м/час.
Термопреобразователи с монтажной длиной L=100 мм. устанавливаются на подающем, обратном трубопроводах применением защитных гильз и бобышек L=26 мм.
На основании вышеизложенного и в соответствии с техническими условиями в проекте предусматривается установка комплекта теплосчетчика ТСК7 в составе:
- Тепловычислитель ВКТ-7-04 (1шт);
- Электромагнитный преобразователь расхода ПРЭМ dy50 исп В1 (2шт);
- Комплект термопреобразователей сопротивления КТСП-Н L=100 (1 компл);
- преобразователь давления НТ- 2 шт.
- GPRS-модем Cinterion MS 35 I Termina.
- накопитель-архиватор НП-4А - 1 шт.

1. ТЕКСТОВОЙ МАТЕРИАЛ
Ведомость рабочих чертежей основного комплекта
Общие указания
Ведомость ссылочных и прилагаемых документов
Исходные данные и обоснование выбора теплосчетчика
Расчет гидравлического сопротивления в месте установки первичных преобразователей расхода.

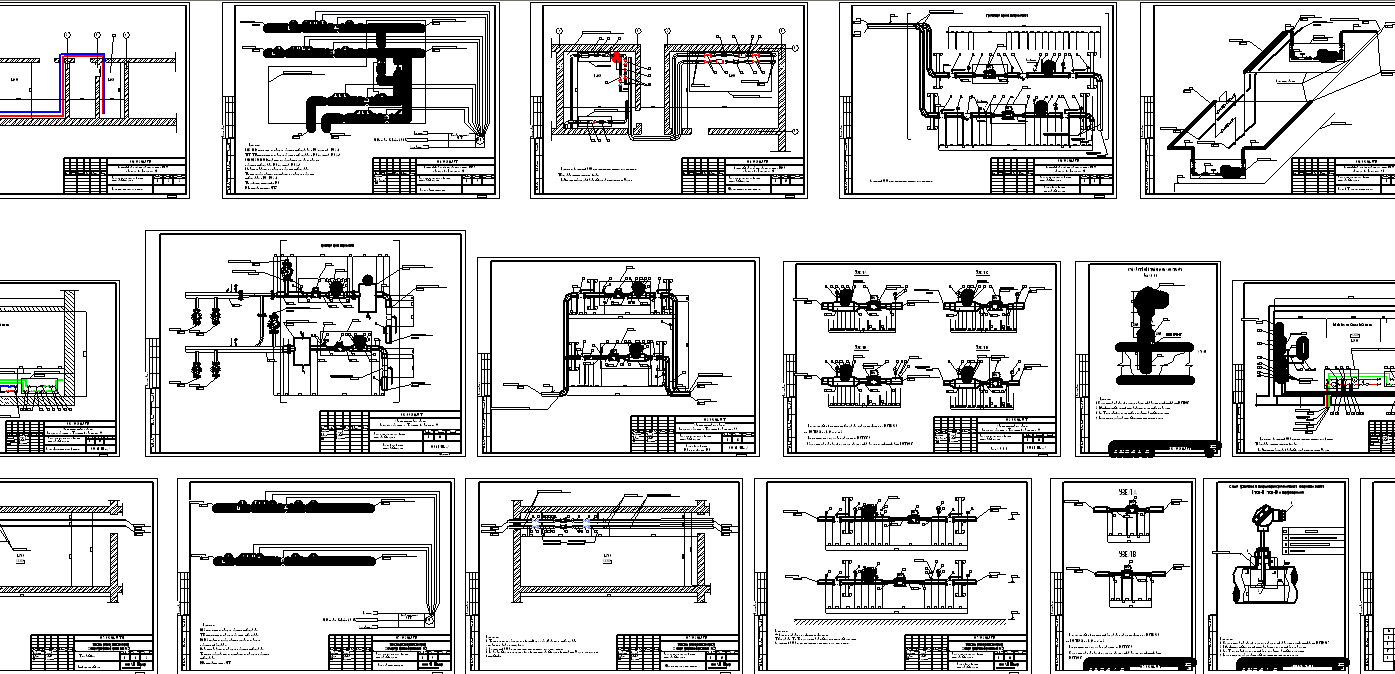

2. ЧЕРТЕЖИ
СХЕМА автоматизации
СХЕМА фрагмента плана тех.этажа
СХЕМА узла учета тепловой энергии
СХЕМА узлов А, В
СХЕМА установки термопреобразователей
СХЕМА установки датчика давления НТ
Кабельный журнал
ПЛАН кабельных соединений
СХЕМА соединения внешних проводок
СХЕМА подключения приборов к ВКТ-7
СХЕМА электрическая принципиальная питания

Состав: Рабочий проект Язык документа

Софт: AutoCAD 2010

Каталог / Инженерные системы / Теплоснабжение / Узел коммерческого учета тепловой энергии

Просмотр файлов
ПРОЕКТ_бркоростелевых 25.doc
Спецификация_Братьев25.doc
Таблица настроечных параметров вычислителя ВКТ.doc
проект с исправлениями/plot.log
проект с исправлениями/Бр Корестелевых 25.bak
проект с исправлениями/Бр Корестелевых 25.dwg
проект с исправлениями
