Водогрейная отопительная котельная мощностью 30,24 МВт

ИжГТУ, Котельные установки
Водогрейная отопительная котельная мощностью 30,24 МВт в г.Cанкт-Петербург, 2013

В связи со строительством нового микрорайона, застроенного 9-ти этажными зданиями в городе Санкт-Петербург, стала необходимость в строительстве новой водогрейной котельной. Данная котельная должна обеспечить нагрузку на ОВ и ГВС необходимую для комфортной жизни людей. Район строительства имеет ровный рельеф. Система теплоснабжения 4-х трубная, ГВС- открытая, Т1,Т2- закрытая.
Расход тепла на отопление – 10,5 МВт
Расход тепла на вентиляцию – 8,6 МВт.
Расход тепла на ГВС – 7,6 МВт.
Параметры вырабатываемого теплоносителя– горячая вода 115-70°С
Основной вид топлива природный газ Q_н^р=35,2 (МДж/м3)
Резервное топливо мазут М100.
Климатические характеристики г. Санкт-Петербург:
температура наиболее холодной пятидневки: -32°С.
средняя температура наиболее холодного месяца: -13,5°С.
средняя температура отопительного периода: -5,2°С.
температура в точке излома температурного графика: -5,4°С.
средняя температура теплого периода года: +8°С.
Продолжительность отопительного периода:220 сут.
Исходная вода: река Нева.

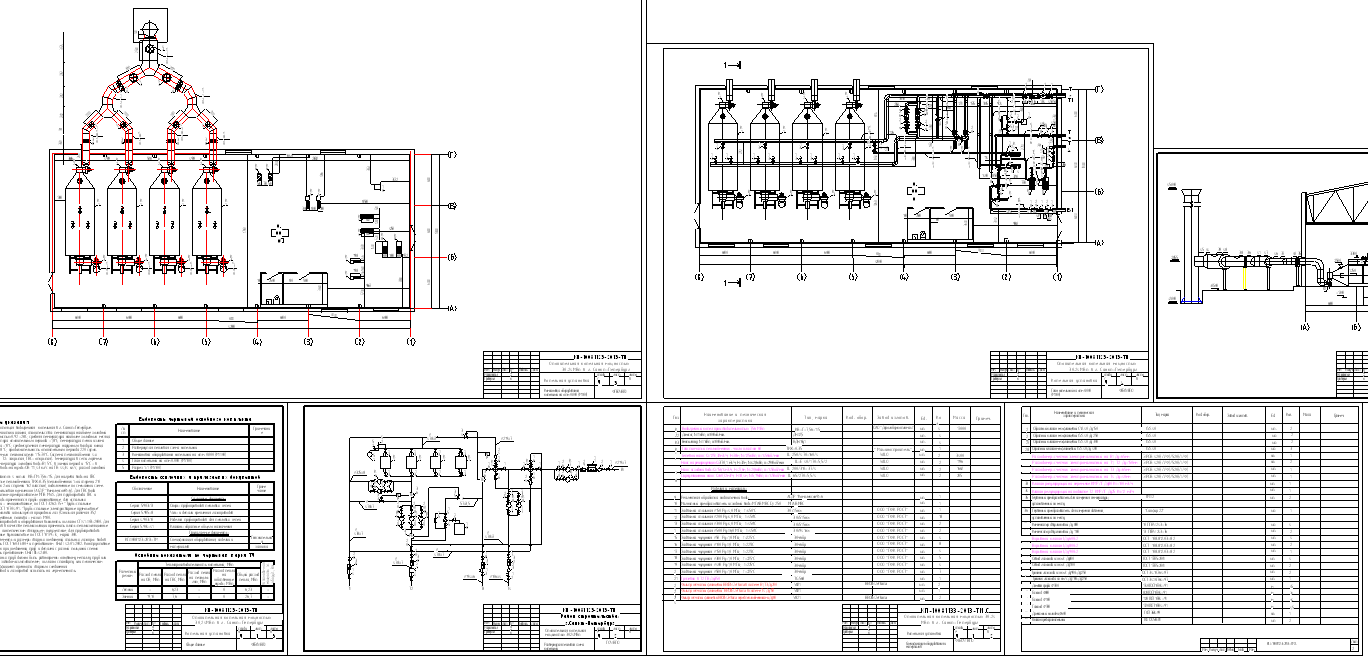

Состав: Общие данные, Развернутая тепловая схема котельной, Компановка оборудования, План котельной, Разрез, спецификация оборудования Язык документа

Софт: AutoCAD 10
