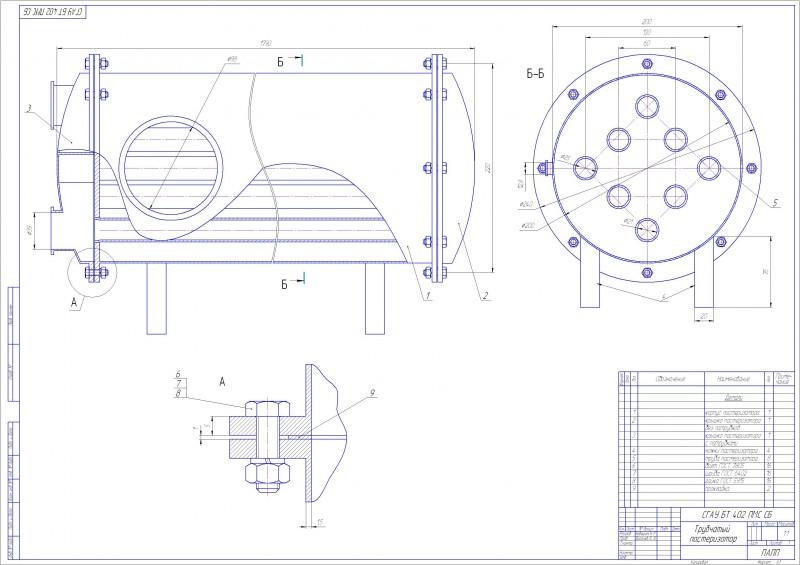

трубчатый пастеризатор

Кожухотрубный горизонтальный двухходовой теплообменник с неподвижными трубными решетками; состоит из цилиндрического корпуса, который с двух сторон ограничен приваренными к нему трубными решетками с закрепленными в них греющими трубами. Пучок труб делит весь объем корпуса теплообменника на трубное пространство, заключенное внутри греющих труб, и межтрубное. К корпусу прикреплены с помощью болтового соединения два днища. Для ввода и вывода теплоносителей корпус и днища имеют патрубки. Один поток теплоносителя направляется в трубное пространство, проходит по трубкам и выходит из теплообменника через патрубок в верхнем днище. Другой поток теплоносителя вводится в межтрубное пространство теплообменника, омывает снаружи греющие трубы и выводится из корпуса теплообменника через патрубок.

Состав: ВО

Софт: CDW

Каталог / Инженерные системы / трубчатый пастеризатор

Просмотр файлов
пастеризатор.cdw
