Операция Укомплектация-2

3D Сборка циклона

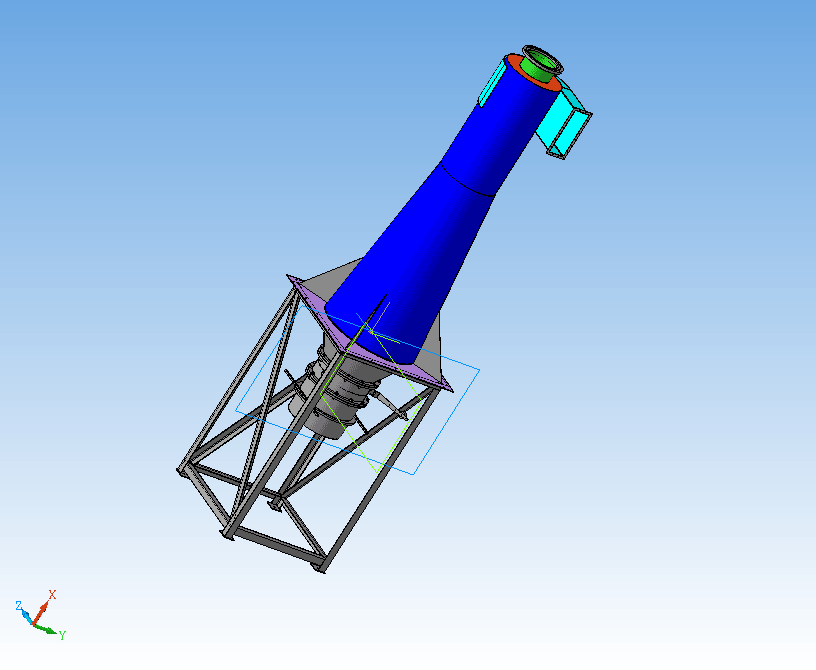

3D Сборка Циклона в Компасе со всеми деталями. 71 деталь и 21 сборка.

Состав: Сборка и детали в 3D (файлы a3d, m3d) Язык документа

Софт: Компас v12

Просмотр файлов
ТС 2784 Циклон/ТС-26784.70.02 Обечайка.m3d
ТС 2784 Циклон/ТС-2784-30.00 СБ Корпус циклона.a3d
ТС 2784 Циклон/ТС-2784-30.00-01 СБ Корпус циклона.a3d
ТС 2784 Циклон/ТС-2784-31.00 СБ Улитка.a3d
ТС 2784 Циклон/ТС-2784.00.00 СБ Циклон.a3d
ТС 2784 Циклон/ТС-2784.00.00 СБ.a3d
ТС 2784 Циклон/ТС-2784.00.01 Табличка.m3d
ТС 2784 Циклон/ТС-2784.10.00 СБ Выходная труба.a3d
ТС 2784 Циклон/ТС-2784.10.00 СБ Цилиндр.a3d
ТС 2784 Циклон/ТС-2784.10.01 Патрубок.m3d
ТС 2784 Циклон/ТС-2784.10.01 Цилиндр.m3d
ТС 2784 Циклон/ТС-2784.10.02 Крышка.m3d
ТС 2784 Циклон/ТС-2784.10.02 Фланец.m3d
ТС 2784 Циклон/ТС-2784.12.00 СБ.a3d
ТС 2784 Циклон/ТС-2784.12.01 Секор.m3d
ТС 2784 Циклон/ТС-2784.12.02 Стенка.m3d
ТС 2784 Циклон/ТС-2784.12.03 Патрубк.m3d
ТС 2784 Циклон/ТС-2784.12.03 стенка.m3d
ТС 2784 Циклон/ТС-2784.12.04 Фланец.m3d
ТС 2784 Циклон/ТС-2784.20.00 Конус обратный.a3d
ТС 2784 Циклон/ТС-2784.20.00 СБ Конус обратный.a3d
ТС 2784 Циклон/ТС-2784.20.00-01.a3d
ТС 2784 Циклон/ТС-2784.20.01 Конус обратный.m3d
ТС 2784 Циклон/ТС-2784.20.02 Низ.m3d
ТС 2784 Циклон/ТС-2784.20.03 Косынка.m3d
ТС 2784 Циклон/ТС-2784.20.03-01.m3d
ТС 2784 Циклон/ТС-2784.21.00 Конус.m3d
ТС 2784 Циклон/ТС-2784.21.00 СБ Конус внутренний.m3d
ТС 2784 Циклон/ТС-2784.21.01 Конус.m3d
ТС 2784 Циклон/ТС-2784.21.02 Труба.m3d
ТС 2784 Циклон/ТС-2784.30.00 СБ Корпус циклона.m3d
ТС 2784 Циклон/ТС-2784.30.00 СБ Накопитель.a3d
ТС 2784 Циклон/ТС-2784.30.00-01 Конус обратный.m3d
ТС 2784 Циклон/ТС-2784.30.00-01 Корпус циклона.m3d
ТС 2784 Циклон/ТС-2784.30.02 Фланей накопителя.m3d
ТС 2784 Циклон/ТС-2784.30.03 Улитка.m3d
ТС 2784 Циклон/ТС-2784.30.03 Фланец.m3d
ТС 2784 Циклон/ТС-2784.30.04 Верх .m3d
ТС 2784 Циклон/ТС-2784.30.05 Низ.m3d
ТС 2784 Циклон/ТС-2784.31.02.m3d
ТС 2784 Циклон/тс-2784.3101 Улитка.m3d
ТС 2784 Циклон/тс-2784.3101-01 Улитка.m3d
ТС 2784 Циклон/ТС-2784.40.00 СБ Шибер гравитационный.a3d
ТС 2784 Циклон/ТС-2784.40.00-01 СБ Шибер гравитационный.a3d
ТС 2784 Циклон/ТС-2784.40.00-02 СБ Шибер гравитационный.a3d
ТС 2784 Циклон/ТС-2784.40.01 Рычаг.m3d
ТС 2784 Циклон/ТС-2784.40.01 Фланец.m3d
ТС 2784 Циклон/ТС-2784.40.02 Шайба.m3d
ТС 2784 Циклон/ТС-2784.40.03 Втулка.m3d
ТС 2784 Циклон/ТС-2784.40.04 Втулка.m3d
ТС 2784 Циклон/ТС-2784.41.00 СБ Заслонка.a3d
ТС 2784 Циклон/тс-2784.41.01 Шибер верхний.m3d
ТС 2784 Циклон/тс-2784.41.02 Шибер нижний.m3d
ТС 2784 Циклон/ТС-2784.41.03 Ось.m3d
ТС 2784 Циклон/ТС-2784.42.00 СБ Корпус шибера .a3d
ТС 2784 Циклон/ТС-2784.42.02 Обечайка.m3d
ТС 2784 Циклон/ТС-2784.42.03 Подшипник.m3d
ТС 2784 Циклон/тс-2784.42.05 Упор.m3d
ТС 2784 Циклон/ТС-2784.50.00 СБ Накопитель.a3d
ТС 2784 Циклон/ТС-2784.50.00 СБ Патрубок.a3d
ТС 2784 Циклон/ТС-2784.50.01 Стенка задняя.m3d
ТС 2784 Циклон/ТС-2784.50.01 Фланец.m3d
ТС 2784 Циклон/ТС-2784.50.02 Стенка передняя.m3d
ТС 2784 Циклон/ТС-2784.50.03 Стенка боковая.m3d
ТС 2784 Циклон/ТС-2784.50.03 Фланец.m3d
ТС 2784 Циклон/ТС-2784.50.04 Дно.m3d
ТС 2784 Циклон/ТС-2784.60.00 СБ Рама.a3d
ТС 2784 Циклон/ТС-2784.60.01 Стойкка.m3d
ТС 2784 Циклон/ТС-2784.60.02 Связь.m3d
ТС 2784 Циклон/ТС-2784.60.03.m3d
ТС 2784 Циклон/ТС-2784.60.04 Поперечина.m3d
ТС 2784 Циклон/ТС-2784.60.05 Укосина.m3d
ТС 2784 Циклон/ТС-2784.60.05-01 Укосина.m3d
ТС 2784 Циклон/ТС-2784.60.06 Пята.m3d
ТС 2784 Циклон/ТС-2784.70.00 СБ Отсекатель.a3d
ТС 2784 Циклон/ТС-2784.70.01 Фланец.m3d
ТС 2784 Циклон/ТС-2784.70.01-01 Фланец.m3d
ТС 2784 Циклон/ТС-2784.70.03 Обечайка.m3d
ТС 2784 Циклон/ТС-2784.70.03-01 Обечайка.m3d
ТС 2784 Циклон/ТС-2784.70.04 Ось.m3d
ТС 2784 Циклон/тс-2784.70.05 Шибер нижний.m3d
ТС 2784 Циклон/тс-2784.70.06 Шибер верхний.m3d
ТС 2784 Циклон/тс-2784.70.07 Упор.m3d
ТС 2784 Циклон/ТС-2784.70.08 Втулка.m3d
ТС 2784 Циклон/ТС-2784.70.09 Подшипник.m3d
ТС 2784 Циклон/ТС-2784.70.10 Кольцо стопорное.m3d
ТС 2784 Циклон/ТС-2784.70.11 Рычаг.m3d
ТС 2784 Циклон/ТС-2784.70.11.m3d
ТС 2784 Циклон/ТС-2784.70.12 Шайба.m3d
ТС 2784 Циклон/ТС-2784.70.13 Кольцо дистанцеонное.m3d
ТС 2784 Циклон/ТС-2784.70.14 Труба.m3d
ТС 2784 Циклон/ТС-2784.70.15.m3d
