Аппарат воздушного охлаждения АВГ-85 МГ

Аппарат воздушного охлаждения АВГ-85 МГ предназначен для охлаждения попутного нефтяного газа на компрессорных станциях.
Аппарат предназначен для работы на открытом воздухе для макроклиматических районов с умеренным и холодным климатом.
ОмГТУ,ВК-518

Техническая характеристика
1. Климатическое условие УХЛ1 по ГОСТ 15150-69
2. Расход газа, м /ч 275000
3. Теплопроизводительность в расчетном режиме, КВт 2822,1
4. Потери давления по газу в расчетном режиме, МПа 0,02
5. Давление рабочее, МПа 5,5
6. Давление рачетное, МПа 8
7. Давление гидравлическое пробное, МПа10
8. Температура охлаждаемого газа на входе, C 110
9. Температура охлаждаемого газа на выходе, C30
10. Температура воздуха на входе, С 27
11. Допустимая максимальная рабочая температура стенки, С 175
12. Минимально допустимая температура элементов находящихся под давлением, С -60
13. Рабочая средавзрывопожароопасная, малокоррозионная, нетоксичная
14. Состав попутный нефтяной газ
15. Класс опасности по ГОСТ 12.1.007-76
16. Класс взрывоопасных смесей ГОСТ Р 51330.11-99 и ГОСТ Р 51330.5-99
17. Воспламеняемость по ГОСТ 12.1.004-91
18. Материальное изготовлениепо ГОСТ Р 51364-99
19. Площадь поверхности теплообмена по оребрению, м 9860
20. Число труб в аппарате, шт 498
21. Число ходов в трубах 1
22. Число рядов труб в секции 6
23. Длина труб с оребрением номинальная, мм 12000
24. Коэффициент оребрения условный 20
25. Вентилятор осевого типа ГАЦ-27Д
26. Диаметр колеса вентилятора номинальный, м 1,7
27. Количество вентиляторов, шт 6
28. Расчетный срок службы, лет 25
29. Габаритные размеры аппарата, мм 8000х4000х2500

Состав: ВО Язык документа

Софт: Компас v13

Каталог / Инженерные системы / Вентиляция и кондиционирование / Аппарат воздушного охлаждения АВГ-85 МГ

Просмотр файлов

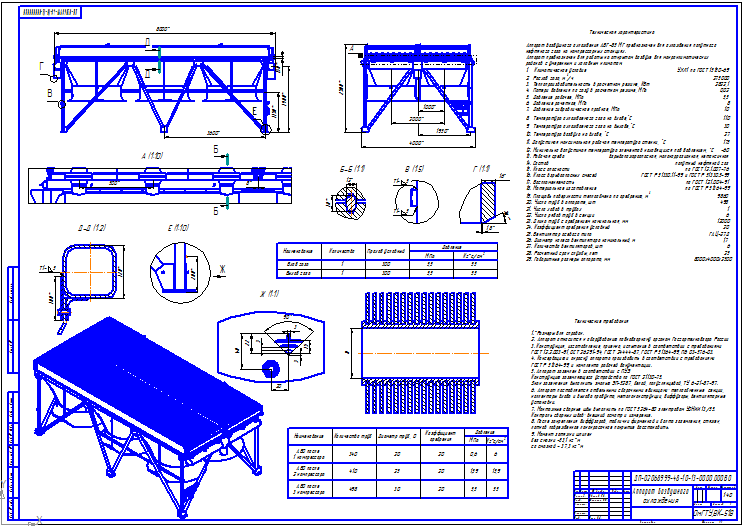

АВО.cdw
