Чертеж вихревой трубки

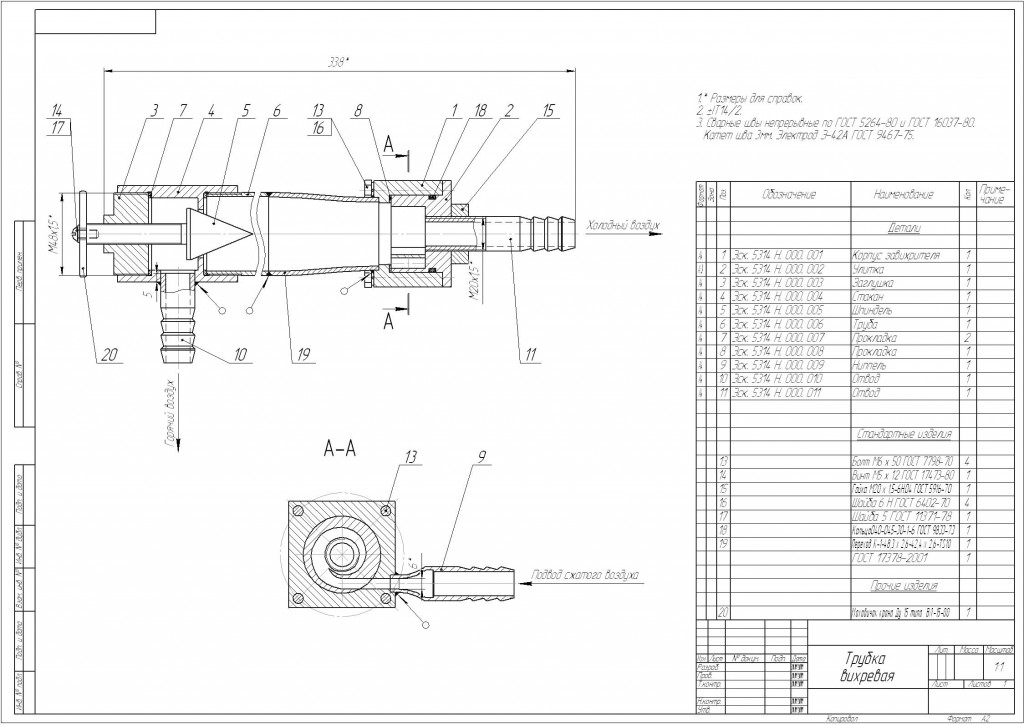

Сборочный чертеж вихревой трубки в архиве так же вложены чертежи :
корпус завихрителя, улитка, шпиндель,отвод.
Вихревой эффект несмотря на довольно продолжительный срок исследований до сих пор не имеет единого, признанного всеми, научного объяснения. Вихревая трубка (vortex tube) может производить холодный воздух до –450C для местного охлаждения и горячий воздух до + 1200C.
Устройство, работающее на обычном сжатом воздухе. Поток воздуха поступает в трубу и разделяется его на две части холодную на одном конце и горячую, на другом и все это без каких-либо движущих частей. Настраиваемый клапан на “горячем конце” регулирует объем потока воздуха и выходную температуру на холодном конце трубы. С помощью настраиваемого клапана вы можете контролировать холодную фракцию.

Внутри вихревой трубки есть сменный "генератор", который может переключать используемый воздух и контролировать диапазон температуры, который нужен в холодной и горячей частях. Существует несколько видов генераторов для различных значений сжатого воздуха.

Состав: Сборочный чертеж Язык документа

Софт: DWG

Просмотр файлов
Новая папка/
Новая папка/Корпус завихрителя.dwg
Новая папка/Отвод.dwg
Новая папка/Трубка вихревая.dwg
Новая папка/Шпиндель.dwg
