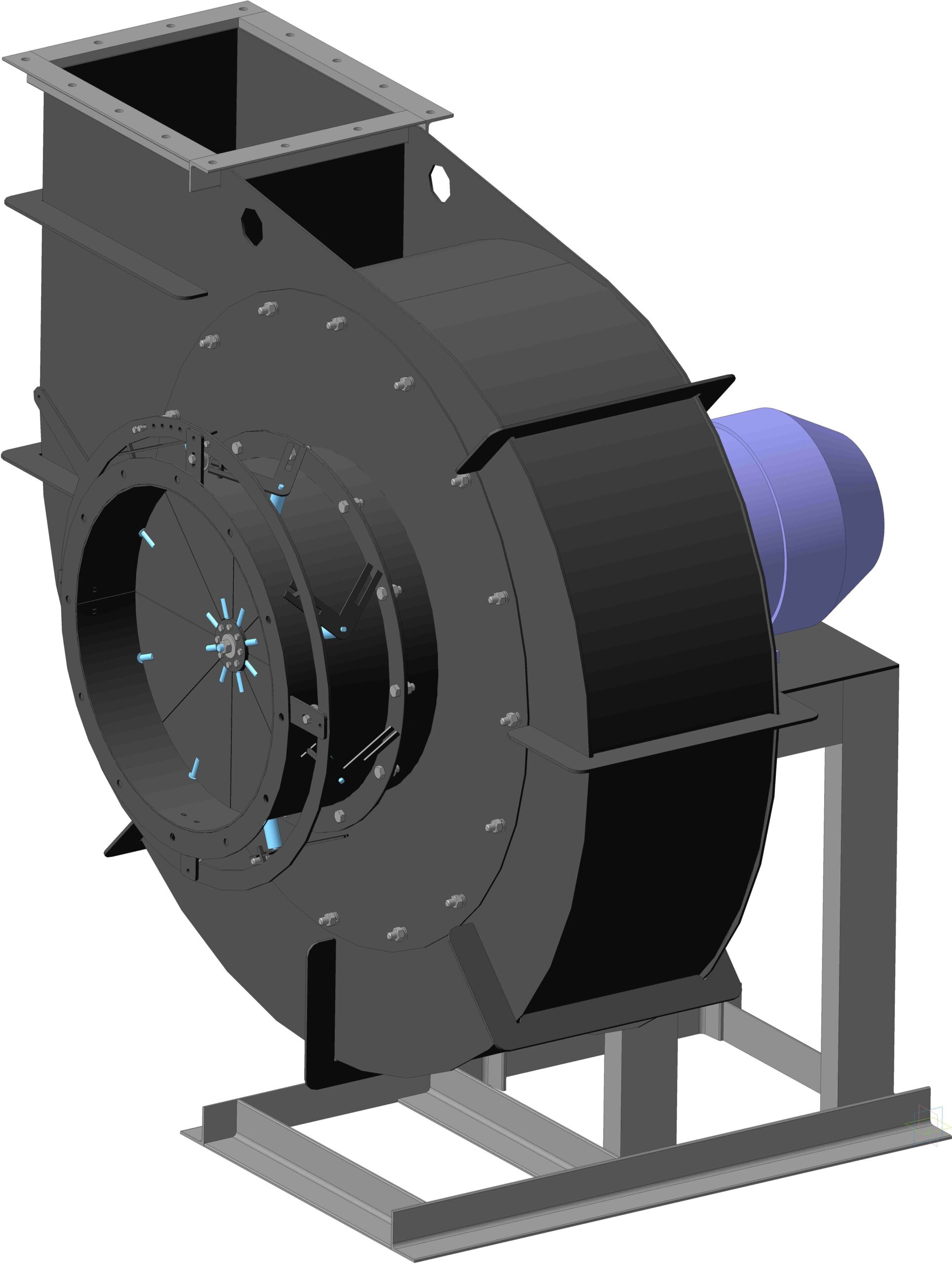

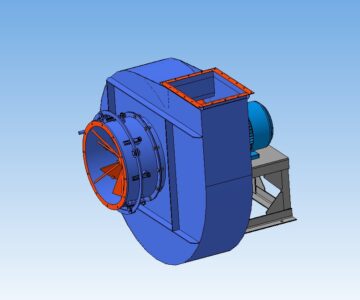

ДН-9-0-0 - Дымосос ф900

Радиальные дутьевые вентиляторы высокого давления и одностороннего всасывания типа ВДН, ДН применяются в топках паровых котлов и других котельных агрегатов для подачи воздуха и его отсасывания в системы дымоудаления. Таким образом, дымососы ДН служат для удаления всех продуктов окисления и сгорания из котлов в дымоходные трубы, благодаря эффективной системе золоулавливания, а также для удаления дымовых газов из газомазутных устройств.

Также, агрегатами такого рода могут быть укомплектованы как различные технологические линии общего назначения в различных ветвях народного хозяйства и всевозможных отраслей промышленности, с целью вентиляции и перемещения чистого воздуха, так и более специфические устройства, такие как газомазутные водогрейные котлы, вагранки и печи, вентиляционные и воздушные системы зерновых элеваторов.

Данные вентиляторы допускаются до использования при температуре окружающей среды от −30°C до +40°C. Максимально допустимая температура переносимых газовоздушных смесей не должна превышать +200°C.

Для случаев продолжительных циклов работы, вентилятор может быть установлен как в помещении, так и на открытом пространстве под навесом, при условии, что учтено требование по эксплуатации данного агрегата в условиях умеренного климата.

По сравнению с дымососами ВДН, толщина стенок у модели ДН увеличена с целью увеличения работоспособности. На тягодутьевых машинах установлены традиционные улитки м разворотом 270° и ребрами жесткости через каждые 15°, которые могут быть подрезаны в случае необходимости более основательно монтажа вентилятора на место эксплуатации.

Состав: Сборка, под сборки и деталировка в 3D и 2D. Отработаные на производстве для мелко серийного производства. Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
ДН-9-0-0 - Дымосос левый 90° ф900.a3d
ДН-9-0-0 СБ - Дымосос левый 90° ф900.cdw
ДН-9-0-1 - Экран защитный, S=1, 1шт.cdw
ДН-9-0-1 - Экран защитный.cdw
ДН-9-0-1 - Экран защитный.m3d
ДН-9-1-(6-12) - Ребро (1-7).cdw
ДН-9-1-0 - Корпус.a3d
ДН-9-1-0 СБ - Корпус.cdw
ДН-9-1-1 - Боковина, S=4, 2шт.cdw
ДН-9-1-1 - Боковина.cdw
ДН-9-1-1 - Боковина.m3d
ДН-9-1-2 - Обечайка, S=3, 2шт.cdw
ДН-9-1-2 - Обечайка.cdw
ДН-9-1-2 - Обечайка.m3d
ДН-9-1-3 - Язык, S=3, 1шт.cdw
ДН-9-1-3 - Язык.cdw
ДН-9-1-3 - Язык.m3d
ДН-9-1-4 - Уголок 1.m3d
ДН-9-1-5 - Уголок 2.m3d
ДН-9-1-6 - Ребро 1, S=5, 1шт.cdw
ДН-9-1-6 - Ребро 1.m3d
ДН-9-1-7 - Ребро 2, S=5, 1шт.cdw
ДН-9-1-7 - Ребро 2.m3d
ДН-9-1-8 - Ребро 3, S=5, 1шт.cdw
ДН-9-1-8 - Ребро 3.m3d
ДН-9-1-9 - Ребро 4, S=5, 1шт.cdw
ДН-9-1-9 - Ребро 4.m3d
ДН-9-1-10 - Ребро 5, S=5, 1шт.cdw
ДН-9-1-10 - Ребро 5.m3d
ДН-9-1-11 - Ребро 6, S=5, 1шт.cdw
ДН-9-1-11 - Ребро 6.m3d
ДН-9-1-12 - Ребро 7, S=5, 1шт.cdw
ДН-9-1-12 - Ребро 7.m3d
ДН-9-2-0 - Рама.a3d
ДН-9-2-0 СБ - Рама.cdw
ДН-9-2-1 - Диск, S=5, 1шт.cdw
ДН-9-2-1 - Диск.cdw
ДН-9-2-1 - Диск.m3d
ДН-9-2-2 - Площадка, S=5, 1шт.cdw
ДН-9-2-2 - Площадка.cdw
ДН-9-2-2 - Площадка.m3d
ДН-9-2-3 - Ушко.cdw
ДН-9-2-3 - Ушко.m3d
ДН-9-2-3-01 - Ушко.cdw
ДН-9-2-3-01 - Ушко.m3d
ДН-9-2-4 - Швеллер 1.m3d
ДН-9-2-5 - Швеллер 2.m3d
ДН-9-2-6 - Швеллер 3.m3d
ДН-9-2-7 - Уголок 1.m3d
ДН-9-2-8 - Уголок 2.m3d
ДН-9-3-0 - Колесо рабочее левое.a3d
ДН-9-3-0 - Колесо рабочее правое.a3d
ДН-9-3-0 СБ - Колесо рабочее левое.cdw
ДН-9-3-1 - Диск нижний, S=6, 1шт.cdw
ДН-9-3-1 - Диск нижний.cdw
ДН-9-3-1 - Диск нижний.m3d
ДН-9-3-2 - Диск верхний, S=4, 1шт.cdw
ДН-9-3-2 - Диск верхний.cdw
ДН-9-3-2 - Диск верхний.m3d
ДН-9-3-3 - Лопатка левая, S=5, 16шт.cdw
ДН-9-3-3 - Лопатка левая.cdw
ДН-9-3-3 - Лопатка левая.m3d
ДН-9-3-3-01 - Лопатка правая, S=5, 16шт.cdw
ДН-9-3-3-01 - Лопатка правая.m3d
ДН-9-3-4 - Кольцо, S=3, 1шт.cdw
ДН-9-3-4 - Кольцо.cdw
ДН-9-3-4 - Кольцо.m3d
ДН-9-3-5 - Ступица, дв. 15-1500.cdw
ДН-9-3-5 - Ступица, дв. 15-1500.m3d
ДН-9-4-0 - Дифузор.a3d
ДН-9-4-0 СБ - Диффузор.cdw
ДН-9-4-1 - Обечайка, S=2, 1шт.cdw
ДН-9-4-1 - Обечайка.cdw
ДН-9-4-1 - Обечайка.m3d
ДН-9-4-2 - Фланец задний, S=3, 1шт.cdw
ДН-9-4-2 - Фланец задний.cdw
ДН-9-4-2 - Фланец задний.m3d
ДН-9-4-3 - Фланец передний, S=3, 1шт.cdw
ДН-9-4-3 - Фланец передний.cdw
ДН-9-4-3 - Фланец передний.m3d
ДН-9-4-4 - Конус, S=1,5, 1шт.cdw
ДН-9-4-4 - Конус.cdw
ДН-9-4-4 - Конус.m3d
ДН-9-4-5 - Ребро, S=5, 8шт.cdw
ДН-9-4-5 - Ребро, S=5, 8шт.frw
ДН-9-4-5 - Ребро.m3d
ДН-9-5-0 - Направляющий аппарат левый.a3d
ДН-9-5-0 СБ - Аппарат направляющий.cdw
ДН-9-5-1 - Обечайка для плазмы.m3d
ДН-9-5-1 - Обечайка, S=3, 1шт.cdw
ДН-9-5-1 - Обечайка.cdw
ДН-9-5-1 - Обечайка.m3d
ДН-9-5-2 - Фланец, S=3, 2шт.cdw
ДН-9-5-2 - Фланец.cdw
ДН-9-5-2 - Фланец.m3d
ДН-9-5-3 - Лопатка, S=3, 8шт.cdw
ДН-9-5-3 - Лопатка.cdw
ДН-9-5-3 - Лопатка.m3d
ДН-9-5-4 - Опора роликовая, S=5, 4шт.cdw
ДН-9-5-4 - Опора роликовая.cdw
ДН-9-5-4 - Опора роликовая.m3d
ДН-9-5-5 - Ролик.cdw
ДН-9-5-5 - Ролик.m3d
ДН-9-5-6 - Кольцо регулировочное, S=5, 1шт.cdw
ДН-9-5-6 - Кольцо регулировочное.cdw
ДН-9-5-6 - Кольцо регулировочное.m3d
ДН-9-5-7 - Ось.cdw
ДН-9-5-7 - Ось.m3d
ДН-9-5-8 - Ось внешняя.cdw
ДН-9-5-8 - Ось внешняя.m3d
ДН-9-5-9 - Втулка.cdw
ДН-9-5-9 - Втулка.m3d
ДН-9-5-10 - Коромысло, S=3, 8шт.cdw
ДН-9-5-10 - Коромысло.cdw
ДН-9-5-10 - Коромысло.m3d
ДН-9-5-11 - Опора центральная.cdw
ДН-9-5-11 - Опора центральная.m3d
ДН-9-5-12 - Спица, S=6, 4шт.cdw
ДН-9-5-12 - Спица.cdw
ДН-9-5-12 - Спица.m3d
ДН-9-5-13 - Втулка ролика.cdw
ДН-9-5-13 - Втулка ролика.m3d
ДН-9-5-14 - Упор.cdw
ДН-9-5-14 - Упор.m3d
ДН-9-6-0 СБ - Ступица.a3d
ДН-9-6-0 СБ - Ступица.cdw
ДН-9-6-1 - Диск, S=4, 2шт.cdw
ДН-9-6-1 - Диск.cdw
ДН-9-6-1 - Диск.m3d
ДН-9-6-2 - Диск, S=2, 2шт.cdw
ДН-9-6-2 - Диск.cdw
ДН-9-6-2 - Диск.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2014-05-26 в 15:23 Ответить

Качественный материал.
В сборке отсутствует двигатель, \моторы - АИР\АИР160S4(15-1500).m3d
Остальное как на картинке.
