Электрофильтр с модернизацией системы осаждающих электродов

НТУУ КПИ, ХПСМ, диплом на тему "Электрофильтр с модернизацией системы осаждающих электродов", 2015 год

Работа представляет из себя полный и готовый дипломный проект на тему "Электрофильтр с модернизацией системы осаждающих электродов". Объект разработки и проектирования - электрофильтр с системой осадительных электродов.
Цель проекта - разработка и проектирование, согласно техническому заданию, электрофильтра с системой осадительных электродов, на основе существующих промышленных аналогов; определения возможностей и осуществления модернизации узлов электрофильтра.
Проект содержит описание технологического процесса, в котором принимает участие электрофильтр, его назначение и место в технологической схеме, расчеты, подтверждающие работоспособность и надежность конструкции, соответствие разрабатываемой машины требованиям охраны труда, рекомендации по монтажу и эксплуатации, уровень стандартизации и унификации.

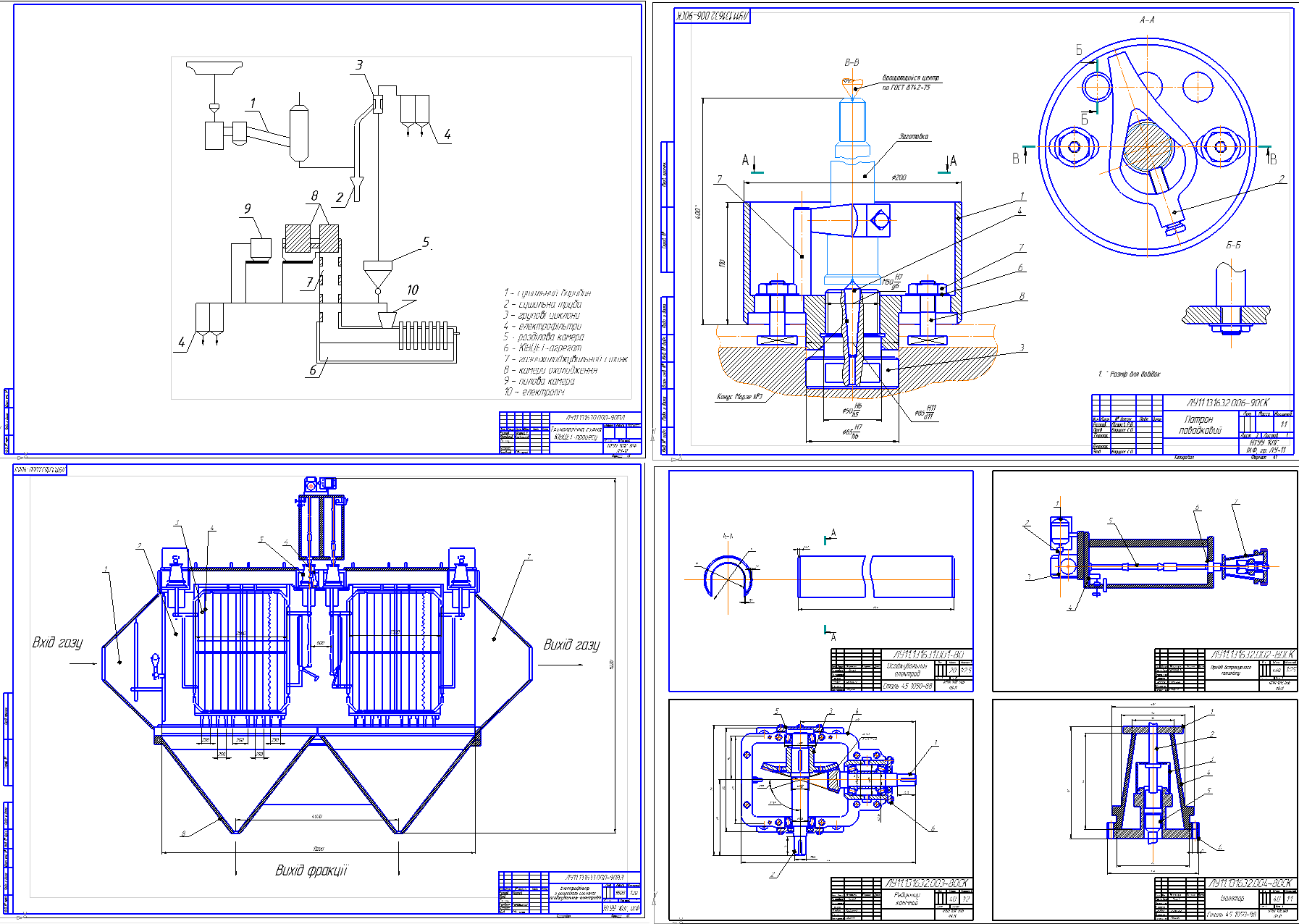

При конструировании электрофильтра было сделано патентный поиск системы разгрузки, чертежи выполнены с помощью графического редактора КОМПАС. Результаты расчетов сведены в расчетно-пояснительную записку.
К сборочных чертежей электрофильтра и вала добавляются спецификации.

Введение 3
1 Описание технологической схемы, где используется електрофільтр 4
2 Техническая характеристика электрофильтра 7
3 Описание конструкции машины, разрабатываемой и принцип ее работы 8
4 Инженерно-технические расчеты основных параметров и характеристики электрофильтра 9
4.1 Параметрические расчеты 9
4.2 Расчеты на прочность 11
4.3 Расчет модернизированного узла 15
5 патентно-литературный обзор электрофильтров 16
5.1 Обзор существующих патентов 16
5.2 Обоснование выбора модернизации 24
6 Технология машинобудування 25
6.1 Описание и назначение детали 25
6.2 Разработка технологического процесса изготовления детали 26
6.3 Назначение и расчет приспособления для обработки детали 26
7 Охрана труда 38
Висновки 44

Состав: Электрофильтр с разработкой системы осадительных электродов, Технологічна схема КІВЦЕТ-процесу, Патрон поводковий, Привід встряхуючого механізму, Редуктор к нему, Ізолятор, Осаджувальний електрод (до и после модернизации), ПЗ Язык документа

Софт: КОМПАС-3D 16
