Проект разделов ОВ, АОВ административного здания в Беларуси

Проект раздела ОВ, АОВ в административном здании в Беларуси. Проект прошел экспертизу

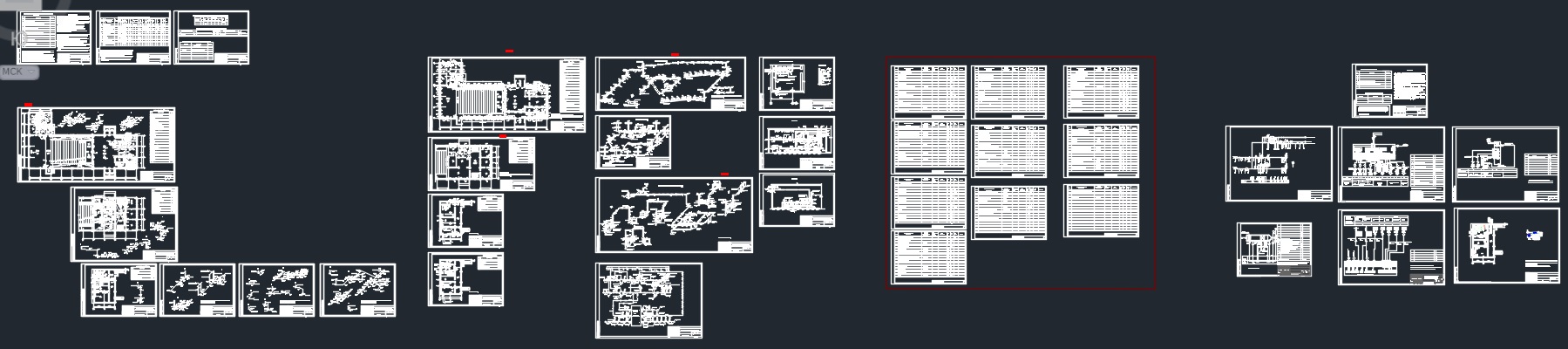

Состав: Общие данные (начало), Общие данные (продолжение), Общие данные (окончание), Вентиляция. План 1-го этажа. Схемы систем П2; В1; В3, Вентиляция. План 2-го этажа. Схемы систем П4; В4; В8, Вентиляция. План подвала. Схема системы ВЕ1, Вентиляция. Схемы систем П1; В5; В6, Вентиляция. Схемы систем П5; В9; ВЕ2...ВЕ5; ВЕ8; ВЕ9, Вентиляция. Схемы систем П3; В7; ВЕ6; ВЕ7, Теплоснабжение. Проектируемый план на отм. 0.000, Теплоснабжение. Проектируемый план 2-го этажа, Отопление. План на отм. -2.650, Теплоснабжение. План на отм. -2.650, Схема системы отопления1, Схема системы отопления2, Схема системы теплоснабжения установок П1...П5, Принципиальная схема теплового узла, пояснительная записка, Общие данные к АОВ, ИТП. Регулирование и учёт расхода тепла. Схема автоматизации, Регулирование расхода тепла. Схема соединений внешних проводок, Учет тепла. Схема соединений внешних проводок, Приточные системы П1-П5. Схема автоматизации, Приточные системы П1,П2,П3. Схема соединений внешних проводок, ИТП. Регулирование и учёт расхода тепла. План кабельных разводок Язык документа

Софт: AutoCAD 2015

Файлы:
Отопление ОВ ВСЕ.dwg
ОВ записка ВЕНТИЛЯЦИЯ1.doc
