Процессорный кулер - двигатель Стирлинга

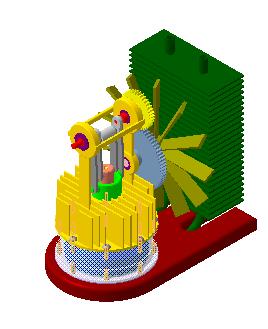

Применили принцип двигателя Стирлинга в новом кулере, который применяется для охлаждения чипсета материнской платы.
Микросхема, на которой установлен кулер, нагревает газ внутри поршня, и последний под действием давления поднимается, поворачивая ось вентилятора. Далее газ охлаждается, давление падает, и поршень возвращается на место. Таким образом, до 70% тепловой энергии не рассеивается бесцельно в окружающую среду, а используется для привода вентилятора. Позиционирует данное изобретение как очередной шаг к созданию экологических компьютеров, потребляющих минимум энергии

Состав: СБ Язык документа

Софт: Компас v13

Каталог / Инженерные системы / Вентиляция и кондиционирование / Процессорный кулер - двигатель Стирлинга

Просмотр файлов
Процессор/
Процессор/01 - Гильза.m3d
Процессор/02 - Крышка.m3d
Процессор/03 - Поршень.m3d
Процессор/04 - Поршень.m3d
Процессор/05 - Вилка.m3d
Процессор/06 - Крышка верхняя.m3d
Процессор/07 - Кольцо.m3d
Процессор/08 - Колесо Z=65.m3d
Процессор/09 - Колесо Z=35.m3d
Процессор/10 - Диск.m3d
Процессор/10-1 - Диск.m3d
Процессор/11 - Ось.m3d
Процессор/11-1 - Ось.m3d
Процессор/12 - Втулка.m3d
Процессор/13 - Вентилятор.m3d
Процессор/14 - Ось.m3d
Процессор/15 - Планка 24.m3d
Процессор/16 - Планка 34.m3d
Процессор/17 - Вал.m3d
Процессор/18 - Радиатор.m3d
Процессор/19 - Основание.m3d
Процессор/~$ - Вентилятор.m3~
Процессор/~$ - Диск.m3~
Процессор/~$ - Колесо Z=35.m3~
Процессор/~$ - Колесо Z=65.m3~
Процессор/~$ - Крышка верхняя.m3~
Процессор/~$ - Основание.m3~
Процессор/~$ - Радиатор.m3~
Процессор/~$-1 - Диск.m3~
Процессор/~$орка кулера.a3~
Процессор/вал 1.a3d
Процессор/Сборка кулера.a3d
Процессор/Сборка кулера.jpg
